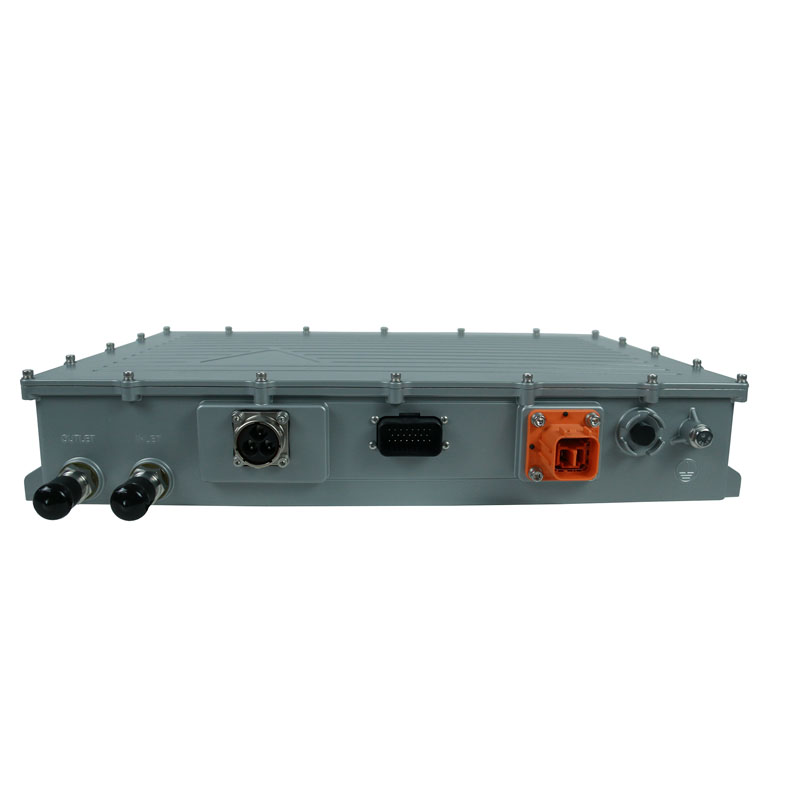

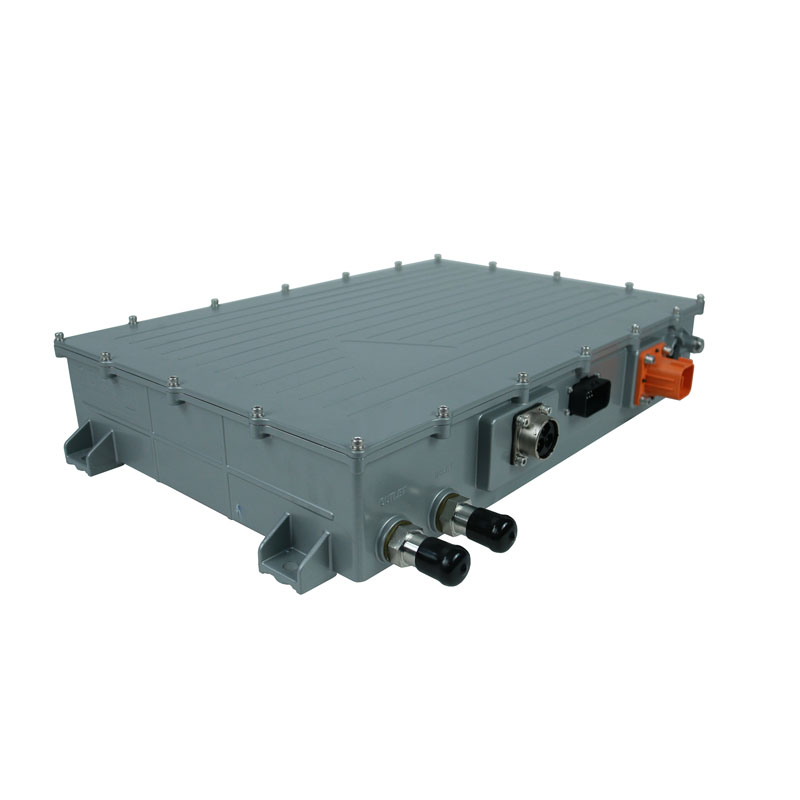

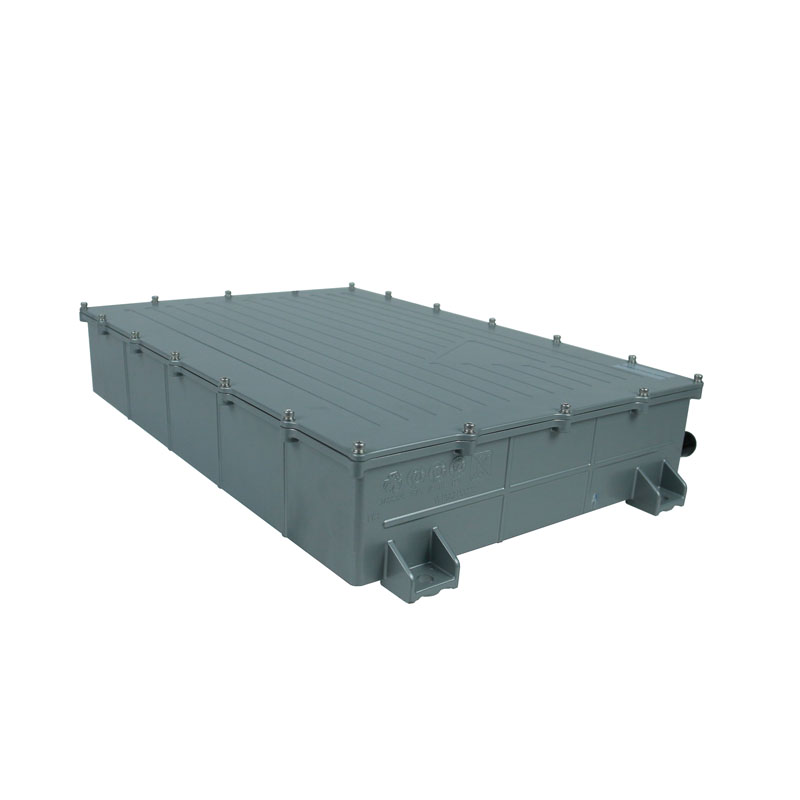

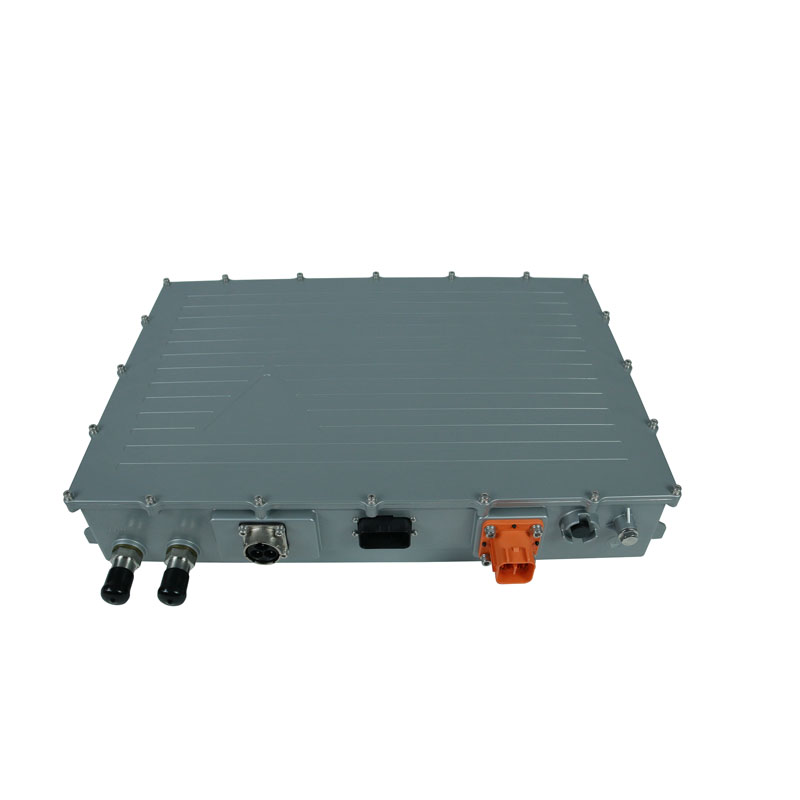

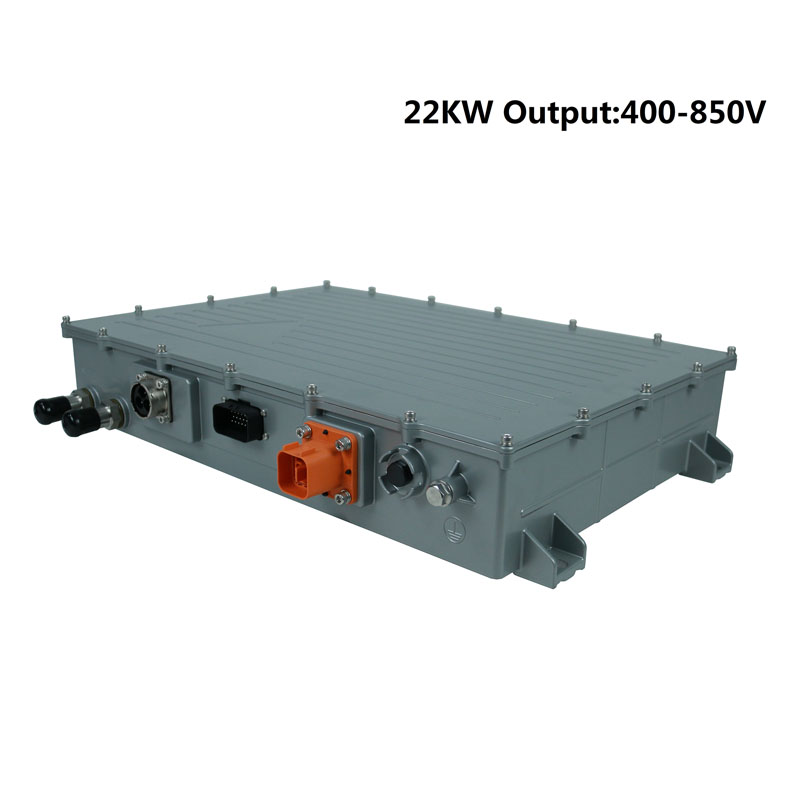

Seri SW-AS22000 OBC (On-Board Charger) dirancang khusus kanggo aplikasi pangisi daya sing luwih gedhe, kayata bus lan truk komersial. Iki nduweni input AC telung fase lan sawetara voltase output sing amba saka 400VDC nganti 850VDC. OBC dibangun kanggo tahan lingkungan sing atos, kalebu geter, kejut termal, lan kisaran suhu sing ekstrem.
Salah sawijining fitur penting saka seri SW-AS22000 yaiku sistem pendingin cair, sing mbantu ngilangi panas kanthi efisien lan njamin kinerja sing optimal. OBC uga dilengkapi enclosure IP67, menehi perlindungan marang bledug lan banyu.
OBC bisa diprogram, amarga unit kontrol independen sing dipasang ing njero. Fleksibilitas iki ngidini pangisi daya bisa disesuaikan kanggo nyukupi kabutuhan pelanggan individu. Kajaba iku, seri SW-AS22000 nduweni kemampuan adaptasi multi-grid sing apik banget, dadi tundhuk karo standar internasional kayata SAE J1772 lan EN61851.
Pangisi daya OBC 22kw nggunakake algoritma pangisian daya sing didorong prosesor, sing ngoptimalake efisiensi pangisian daya lan menehi umur luwih dawa kanggo pangisi daya baterei lan baterei voltase dhuwur (HV). Algoritma kasebut mesthekake yen proses pangisian daya cocog karo karakteristik tartamtu saka baterei sing diisi, ngoptimalake kinerja lan umur dawa.
Ing babagan sawetara aplikasi, seri PCHG-AS22000, diprodhuksi dening STARWELL, ndhukung macem-macem jinis baterei. Iki kalebu baterei timbal-asam, baterei lithium-ion, baterei lithium-ion terner, lan baterei lithium wesi fosfat. Pangisi daya OBC 22kw dirancang khusus kanggo ngisi daya jinis baterei kasebut kanthi efektif lan aman.
Salajengipun, seri SW-AS22000 ndhukung komunikasi liwat protokol CAN BUS, ngidini kanggo nggabungake karo sistem kendaraan liyane kanggo nambah kontrol lan ngawasi kapabilitas.
Fitur Utama
★Selaras karo input AC telung fase.
★Selaras karo SAE J1772 lan EN61851.
★Konstruksi kompak lan entheng.
★ Daya konstan lan daya pangisi daya arus konstan.
★Geter-tahan lan IP67 kanggo nggunakake on-board.
★Firmware munggah-gradable liwat CAN bus.
★ DC High Voltage Interlock Loop (HVIL) pangayoman.
★ Daya pangisian daya sing tepat lan efisien.
Fungsi lan fitur:
Jinis | Pangisi daya on-board 22KW |
Model | SW-AS22000 |
Rate Output Tegangan | 700V |
Mode pengisian daya | Mode respon (bisa komunikasi) |
input AC | 3-fase | Unit |
Range voltase input | 152–465 | V |
Rentang frekuensi input | 47 – 63 | Hz |
Arus AC THD | < 5 | % |
Faktor daya | > 0,99 | |
Efisiensi | > 94 @ saka 50% kanggo Max mbukak | % |
Maks. arus input (eff) | 64 | A |
Daya input maksimal | 22 | kVA |
INRUSH saiki | < 40 @ 380 Vac | A |
output DC | Unit | |
Range voltase sing bisa diprogram | 400 – 850 | Vdc |
Min. voltase Range daya konstan | 700 | Vdc |
Akurasi tegangan pengisian | ≤1 | % |
Ngisi daya akurasi saiki | ≤5 | % |
Pengisian arus riak amplitudo | ≤1 | % |
Maks. daya output | 11 | KW |
Maks. pengisian arus | 18 | Adc |
wektu nanggepi Output | ≤5 | S |
Pre-charging | internal |
Fungsi pengisian | |
Fungsi pangisian daya | Ngisi daya miturut komunikasi BMS |
Fungsi komunikasi | BISA kontrol bus |
Protokol komunikasi (kanggo BMS) |
Miturut SAE J1939 / Ditetepake dening customer |
CAN komunikasi baud rate | 250/500 kbps, tanpa terminate resistor. |
Kontrol pengisian AC | Compliant SAE J1772 lan EN 61851 Nalika SAE J1772 diaktifake, pangisi daya wis tundhuk karo SAE J1772. Power Station (EVSE SAE J1772 tundhuk, level 1 lan 2). Yen EN 61851 diaktifake, pangisi daya wis tundhuk karo EN 61851. Pembangkit Listrik. |
Wake-up | 12V sinyal Hardwire tangi BMS wake-up command Sinyal CP, CC tangi |
Kurva karakteristik input/output
Definisi sambungan
Ukuran lan bobot:
Aplikasi:
