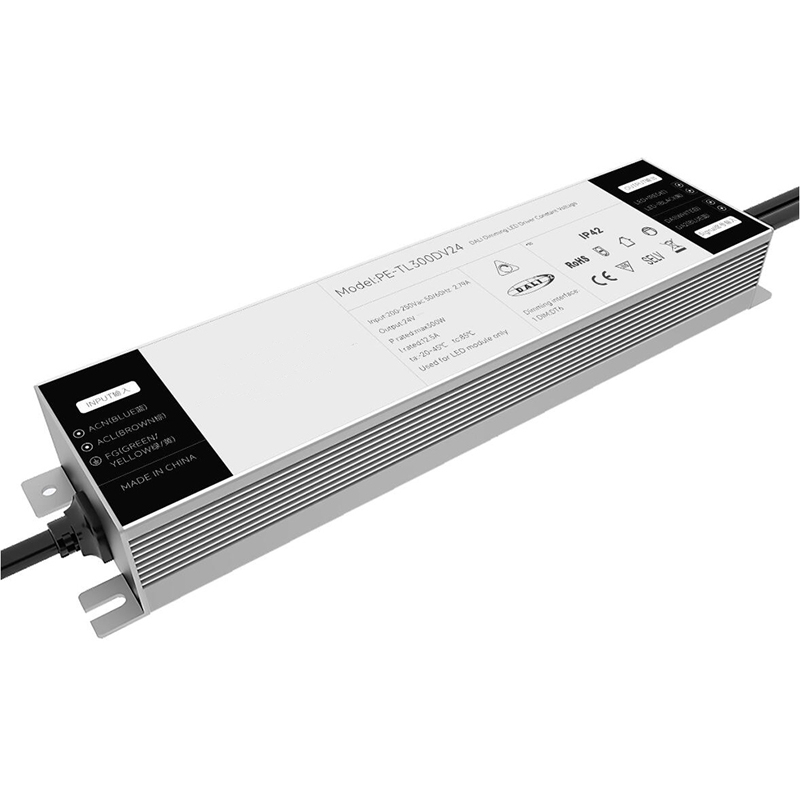

300W Tegangan Konstan DALI LED Driver

Driver LED DALI Tegangan Konstan 300W minangka jinis driver LED sing dirancang khusus kanggo nggarap sistem lampu LED sing mbutuhake sumber daya voltase konstan. Iki kompatibel karo protokol kontrol DALI (Digital Addressable Lighting Interface), sing ngidini kontrol digital lan dimming saka lampu LED.

Kirim Pitakonan

PE-TL300DV nganggo proses welding cangkang aluminium khusus, cangkang aluminium lan konduksi panas internal silika gel boros panas, panggunaan sing luwih stabil, kabeh bahan mentah minangka merek lini pertama, lan kripik sing diimpor ngluwihi. Desain dimming jero cocog karo sistem dimming cerdas saka macem-macem merek ing pasar. Tegangan anti surge 2KV, peredupan lancar, ora ana stroboskopik, gangguan kurang ing proses dimming.

Fitur:

1. Antarmuka standar Dali tundhuk karo standar Dali 144

2. Sertifikasi Dali2, anggota Dali

3. Kontrol digital, output ora kedhep

4. Input AC umum internasional 100-250V

5. Pendinginan udara alami, tahan kelembapan, konduksi panas, proses disipasi panas silika gel

6. Self dikembangaké ambane dimming kurva

7. Multiple fungsi pangayoman

8. Proses welding aluminium khusus, desain volume ultra cilik

9. Selaras karo standar ERP, lan konsumsi daya siyaga kurang saka 0.5W

10. Ukuran: 265 * 63 * 35mm

Daftar model:

300W Tegangan Konstan DALI LED Driver

Seri	Tipe Dimmg	Model	Input	daya	PF	Tegangan Output	Output Saiki
PE-IL60DV 60W	DALI	PE-IL60DV24	AC 100V-250V	60W	0,96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	DALI	PE-IL100DV24	AC 100V-250V	100W	0,96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	DALI	PE-IL150DV24	AC 100V-250V	150W	0,96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC 100V-250V	250W	0,96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC 100V-250V	300W	0,96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

Aplikasi:

1. Led strip lampu

2. Villa cerdas cahya

3. Bisa disambungake menyang DALI sistem cahya cerdas

4. cahya museum

Spesifikasi:

Model		PE-TL300DV24	PE-TL300DV12
OUTPUT	Tegangan Output	24Vdc	12Vdc
	Tegangan Output Max	12.5A	25A
	Ora ana voltase output mbukak	24Vdc	12Vdc
	Range daya beban	0-12.5A	0-25A
	Daya Output	0-300W	0-300W
	Tingkat Strobe	Ora Flicker
	Dimming Range	0 ~ 100%, LED miwiti ing 0.03% bisa.
	PWM Dimming Frekuensi	> 3600Hz
	Akurasi Saiki	± 3%
	Mode daya mudhun	fungsi memori nalika daya mudhun
INPUT	Dimming Antarmuka	DALI (IEC62386) Arus kontrol sinyal < 2mA
	Range Tegangan Input	100-250Vac
	Frekuensi	50/60Hz
	Input Saiki	<1.7A ac100v
	Faktor Daya	PF> 0.98/100V ac (beban penuh)
	THD	230Vac@THD <8% (kanthi beban penuh)
	Efisiensi (Tip.)	89%	88%
	Daya siyaga	0.4W
	Arus Inrush (Tip.)	wiwitan kadhemen48A@230Vac
	Anti Surge	L-N: 2 kV
	Arus bocor	<0,25mA/230Vac
LINGKUNGAN	Suhu Kerja	ta: 45°C tc: 80°C
	Kelembapan Kerja	20 ~ 95% RH, non-kondensasi
	Suhu panyimpenan, Kelembapan	-40~80°C, 10~95%RH
	Koefisien suhu	± 0,03%/°C(0-50)°C
	Getaran	10~500Hz, 2G 12min./1siklus, periode 72min. saben sumbu X, Y, Z.
pangayoman	Proteksi overheat	Intelligently nyetel utawa mateni saiki output yen suhu PCB ≥110 ° C, otomatis pulih.
	Over Load Protection	Mateni output nalika dirating power≥102%, otomatis pulih.
	Proteksi sirkuit cendhak	Mateni kanthi otomatis yen ana short circuit, otomatis pulih.
	Non-beban Proteksi	output Tegangan Konstan.
KESELAMATAN & EMC	Tahan Tegangan	I/P-O/P: 3750Vac
	Ketahanan Isolasi	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standar Keamanan	IEC/EN61347-1, IEC/EN61347-2-13
	EMC Emisi	EN55015, EN61000-3-2 Kelas C, IEC61000-3-3
	Kekebalan EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standar Tes Strobo	IEEE 1789
LAIN	ukuran	265 * 63 * 35mm (L × W × H)
	Packing	kothak
	Bobot (G.W.)	604g±10g

ukuran:

Label:

Wiring diagram:

Kondisi abnormal lan cara perawatan sing cocog:

Digital Addressable Lighting Interface (DALI)

Unit budak DALI bakal ngirim data mung panjaluk unit master, yaiku, nganggo mode panjawab printah

Ana 64 unit budak paling akeh ing jaringan DALI sing padha, saben unit duwe alamat sing kapisah (alamat singkat), unit salve uga bisa ditugasake menyang klompok tartamtu, lan unit budak bisa dadi klompok sing beda, unit salve bisa ana. munggah 16 kelompok ing wektu sing padha, saben unit bisa nyetel 16 skenario.

Fitur utama protokol DALI

1) Komunikasi serial asinkron.

2)1200 baud rate, nggunakake format encoding Manchester.

3) Sinyal diferensial loro dumunung.

4) Tingkat dhuwur nalika voltase diferensial luwih gedhe tinimbang 9.5V.

5) Tingkat kurang nalika voltase diferensial kurang saka 6.5V.

6) Unit master ngontrol proses komunikasi.

7) Siji bis DALI bisa nyambung karo 64 unit budak.

8) Saben unit budak bisa ditangani kanthi individu.

Spesifikasi Listrik DALI

Ing negara nganggur, saka cara unit mesin kanggo ngontrol bus:

1) Daya Output dhuwur ing wektu biasa, ora ngganggu sinyal ditahan.
