Dadi produsen sing ahli, STARWELL duwe tujuan kanggo nawakake Driver LED DALI CCT Dimmable 40W Konstan. Kita janji bakal menehi dhukungan sawise-sale paling apik lan pangiriman cepet.
Sinyal Dali standar digunakake kanggo ngontrol padhange lan suhu warna. Siji sumber daya mung manggoni siji alamat. Bahan mentah sing digunakake yaiku merek baris pertama, lan chip sing diimpor dhuwur banget Desain dimming jero cocog karo macem-macem sistem dimming cerdas Dali lan Sistem Cerdas Protokol KNX ing pasar. Suhu warna lan padhang bisa dikontrol kanthi akurat miturut manik lampu. Range desain tetep, lan proses konduksi panas silikon internal diadopsi kanggo nggawe keseimbangan panas komponen elektronik luwih stabil.
40W DALI CCT Dimmable LED Driver Fitur:
1. Standar DALI dimming antarmuka.
2. Sertifikat DALI2, anggota DALI
3. Output flicker free.
4. Tegangan input ac universal internasional (200V nganti 250VAC) .
5. Proteksi: short circuit / liwat saiki / liwat voltase.
6. Angin dingin alami, teknologi konduksi panas silika gel.
7. DALI DT8 standar éling dimming lan imbuhan CCT.
8. Kompatibel karo kabeh jinis sistem kontrol Dali ing donya.
9. Terminal tekanan cepet, aman lan trep.
10. Selaras karo standar safety peralatan cahya donya.
11. Proteksi kelas II.
12. Garansi limang taun.
13. TUV CE SAA ENEC sertifikat
13. Ukuran: 154.5 (175) * 40.5 * 25.5mm
40W Konstan Saiki DALI CCT Dimmable LED DriverKatrangan umum:
Sinyal Dali standar digunakake kanggo ngontrol padhange lan suhu warna. Siji sumber daya mung manggoni siji alamat. Bahan mentahan sing digunakake yaiku merek baris pertama, lan chip sing diimpor yaiku desain dimming super highDeep, cocog karo macem-macem sistem dimming cerdas Dali lan Sistem Intelligent Protokol KNX ing pasar Kanthi akurat ngontrol suhu warna lan padhang, lan suhu warna bisa diatur miturut lamp manikSilica gel digunakake kanggo Balance sawetara nggunakake komponen konduksi panas elektronik
Daftar Model Driver LED DALI CCT Dimmable 40W Konstan Saiki:
DALI DT8 CCT peredupan arus konstan
Seri | Dimming | Model | Input | daya | PF | Tegangan output | Output saiki |
PE-L12DCA 3-11.2W bebas kelip-kelip |
DALI DT8
|
PE-L12DCA4028 | AC 200-250V | 11.2W | 0,88-0,96PF THD<10% | 25-40V | 200/230/250/280mA |
PE-L12DCA4018 | AC 200-250V | 7.2W | 0,88-0,96PF THD<10% | 25-40V | 100/130/150/180mA | ||
PE-L20DCA 10-20W free flicker |
DALI DT8
|
PE-L20DCA4050 | AC 200-250V | 20W | 0,88-0,96PF THD<10% | 25-40V | 350/400/450/500mA |
PE-L20DCA4040 | AC 200-250V | 16W | 0,88-0,96PF THD<10% | 25-40V | 250/300/350/400mA | ||
PE-L30DCA 20-30W flicker gratis |
DALI DT8
|

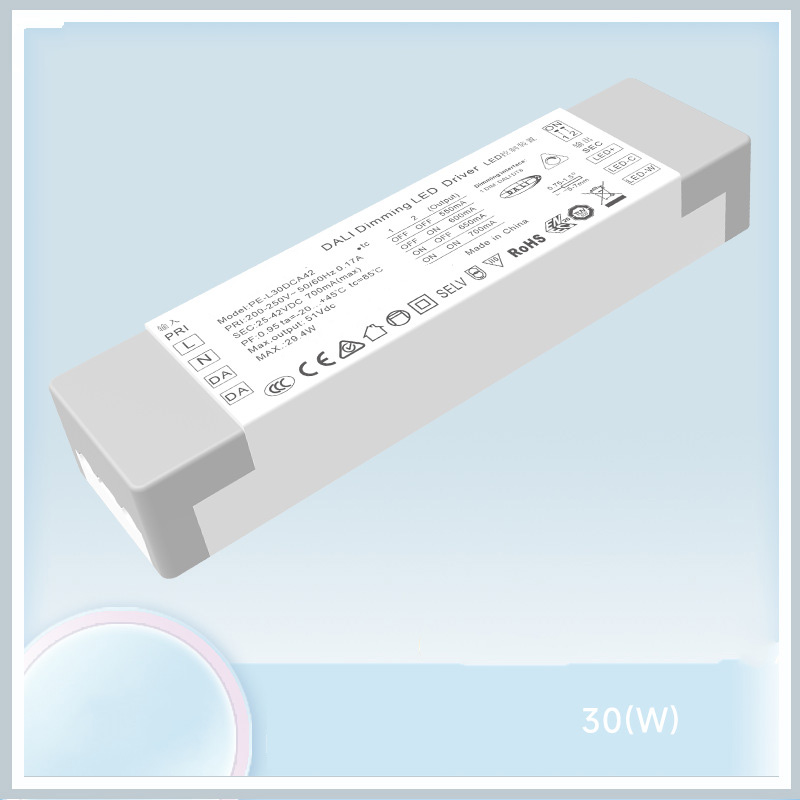

PE-L30DCA42 | AC 200-250V | 29.4W | 0,88-0,96PF THD<10% | 25-42V | 550/600/650/700mA |
PE-L40DCA 30-40W flicker gratis |
DALI DT8
|
PE-L40DCA42100 | AC 200-250V | 42W | 0,88-0,96PF THD<10% | 25-42V | 850/900/950/1000mA |

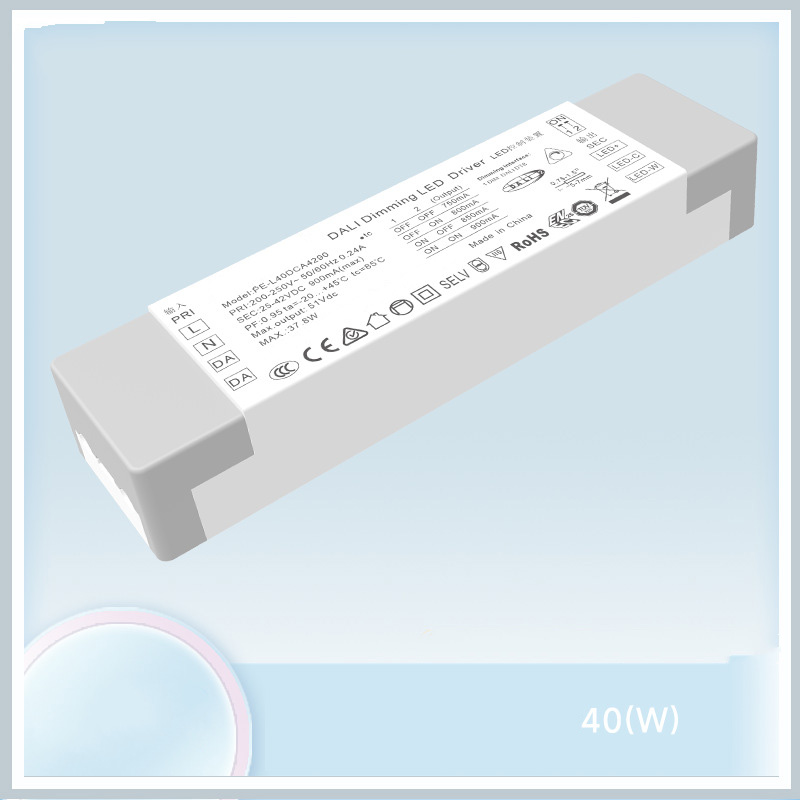

PE-L40DCA4290 | AC 200-250V | 37.8W | 0,88-0,96PF THD<10% | 25-42V | 750/800/850/900mA |
Aplikasi Driver LED DALI CCT Dimmable 40W Konstan Saiki:
1. Led sumber cahya loro-werna
2. Villa cerdas cahya
3. Sistem pencahayaan cerdas nirkabel bisa diakses
4. cahya museum
5. High mburi komersial cahya
Spesifikasi Driver LED DALI CCT Dimmable 40W Konstan:
Model | PE-L30DCA42 | PE-L45DCA42 | |
OUTPUT | Tegangan Output | 25-42Vdc | 25-42Vdc |
Tegangan Output Max | 42vdc | 42vdc | |
Tegangan Output Non-beban | 48.2Vdc | 48.2Vdc | |
Output Saiki | 550/600/650/700mA | 850/900/950/1000mA | |
Daya Output | 13,75W~29,4W | 21,25W~42W | |
Tingkat Strobe | Ora Flicker | ||
Dimming Range | 0 ~ 100%, LED wiwit ing 0.12% bisa. | ||
PWM Dimming Frekuensi | > 3600Hz | ||
Akurasi Saiki | ± 5% | ||
Mode daya mudhun | fungsi memori nalika daya mudhun | ||
INPUT | Dimming Antarmuka | DALI (IEC62386) Arus kontrol sinyal <0.1mA | |
Range Tegangan Input | 200-250Vac | ||
Frekuensi | 50/60Hz | ||
Input Saiki | <0.17A ac230v | <0.24A ac230v | |
Faktor Daya | PF> 0.95/230V ac (beban penuh) | ||
THD | 230Vac@THD <8% (kanthi beban penuh) | ||
Efisiensi (Tip.) | 86% | 88% | |
Arus Inrush (Tip.) | wiwitan kadhemen53A@230Vac | ||
Anti Surge | L-N: 2 kV | ||
Arus bocor | <0,25mA/230Vac | ||
LINGKUNGAN | Suhu Kerja | ta: 45°C tc: 80°C | |
Kelembapan Kerja | 20 ~ 95% RH, non-kondensasi | ||
Suhu panyimpenan, Kelembapan | -40~80°C, 10~95%RH | ||
Koefisien suhu | ± 0,03%/°C(0-50)°C | ||
Getaran | 10~500Hz, 2G 12min./1siklus, periode 72min. saben sumbu X, Y, Z. | ||
pangayoman | Proteksi overheat | Intelligently nyetel utawa mateni saiki output yen suhu PCB ≥110 ° C, otomatis pulih. | |
Over Load Protection | Mateni output nalika dirating power≥102%, otomatis pulih. | ||
Proteksi sirkuit cendhak | Mateni kanthi otomatis yen ana short circuit, otomatis pulih. | ||
Non-beban Proteksi | output Tegangan Konstan. | ||
KESELAMATAN & EMC |
Tahan Tegangan | I/P-O/P: 3750Vac | |
Ketahanan Isolasi | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Standar Keamanan | IEC/EN61347-1, IEC/EN61347-2-13 | ||
EMC Emisi | EN55015, EN61000-3-2 Kelas C, IEC61000-3-3 | ||
Kekebalan EMC | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe Test Standar | IEEE 1789 | ||
LAIN | ukuran | 154,5 × 41 × 25mm (L × W × H) | |
Packing | kothak | ||
Bobot (G.W.) | 153g±10g |
ukuran:
Pilihan saiki:
Wiring diagram:
Kondisi abnormal lan cara perawatan sing cocog:
Digital Addressable Lighting Interface (DALI)
Unit budak DALI bakal ngirim data mung panjaluk unit master, yaiku, nganggo mode panjawab printah
Ana 64 unit budak paling akeh ing jaringan DALI sing padha, saben unit duwe alamat sing kapisah (alamat singkat), unit salve uga bisa ditugasake menyang klompok tartamtu, lan unit budak bisa dadi klompok sing beda, unit salve bisa ana. munggah 16 kelompok ing wektu sing padha, saben unit bisa nyetel 16 skenario.
Fitur utama protokol DALI
1) Komunikasi serial asinkron.
2)1200 baud rate, nggunakake format encoding Manchester.
3) Sinyal diferensial loro dumunung.
4) Tingkat dhuwur nalika voltase diferensial luwih gedhe tinimbang 9.5V.
5) Tingkat kurang nalika voltase diferensial kurang saka 6.5V.
6) Unit master ngontrol proses komunikasi.
7) Siji bis DALI bisa nyambung karo 64 unit budak.
8) Saben unit budak bisa ditangani kanthi individu.
Spesifikasi Listrik DALI
Ing kahanan nganggur, saka cara unit mesin kanggo ngontrol bis:
1) Daya Output dhuwur ing wektu biasa, ora ngganggu sinyal ditahan.
2) Output listrik kurang ing wektu biasa, langsung menyang DALI bus short circuit kanggo saben liyane.
3)DALI bus maksimum saiki 250mA
4) Ora komunikasi loro arah ing wektu sing padha.
5) Kabel transmisi nganti 300 meter, utawa gulung tekanan ora luwih saka 2v
