Produk Anyar Kita-300W GaN Power Supply

STARWELLiku perusahaan teknologi dhuwur sing spesialisasine ingsumber dayaManufaktur, setya R & D lan produksi macem-macem produk sumber daya majeng, kalebu POE daya Penyetor, komunikasi daya Penyetor, inverter panyimpenan energi, adaptor daya, kontrol industri daya Penyetor, etc., kanggo nyukupi kabutuhan kothak beda. Analisis solusi masalah iki nggawa modul sumber daya 300W 48V GaN.

Model modul sumber daya iki yaiku R0168, ndhukung voltase input 100 ~ 264Vac, kanthi output 48V 6.25A lan daya output 300W. Bisa digunakake ing sawetara suhu sekitar -10 ~ 55 ℃. Sumber daya nduweni desain modular, kanthi konektor sing kasedhiya ing terminal input lan output. Ing ngisor iki ana analisis solusi modul sumber daya GaN 300W iki, kanggo ndeleng desain lan bahan internal.

Katon saka STARWELL 300W GaN Power Supply

Modul

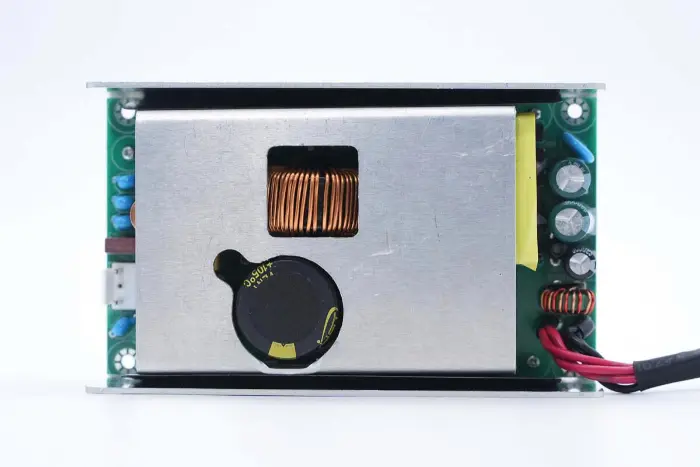

Modul sumber daya STARWELL 300W GaN nganggo cangkang paduan aluminium. Ing ngarep modul PCBA dilengkapi sink panas alloy aluminium, karo wilayah hollowed-metu cocog karo kapasitor Filter voltase dhuwur lan PFC ngedongkrak induktor kanggo ngurangi kekandelan.

Bagian mburi modul sumber daya yaiku cangkang paduan aluminium.

Model: B0168

Input: 100-240V ~ 50/60Hz 5.0A Maks

Output: 48V 6.25A

Kabel output disambungake dening soldering, karo tabung panas-nyusut lengen ing joints solder kanggo jampel.

Close-up saka konektor output: kabel abang iku kutub positif, lan lengen klambi ditandhani kanggo 48V output.

Dawane modul sumber daya sing diukur nganggo caliper vernier kira-kira 127.1mm.

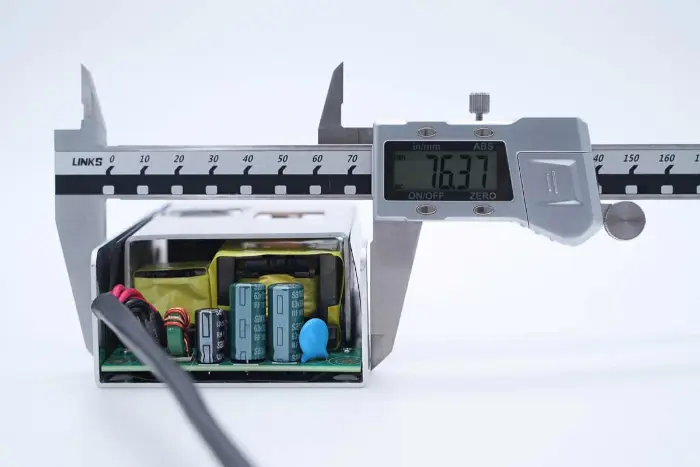

Jembaré modul sumber daya kira-kira 76.4mm.

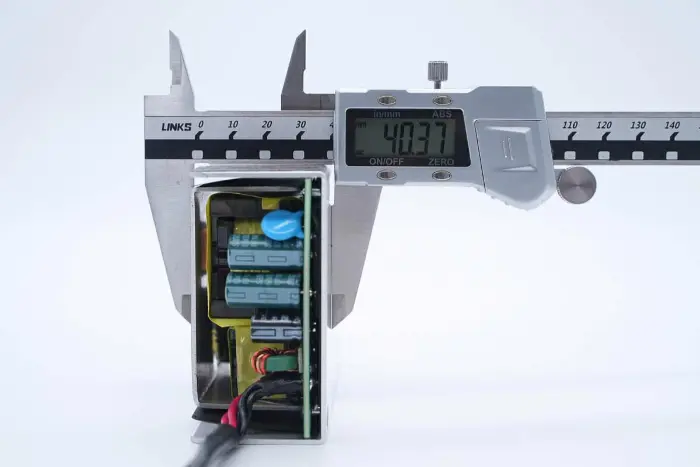

Kekandelan modul sumber daya kira-kira 40.4mm.

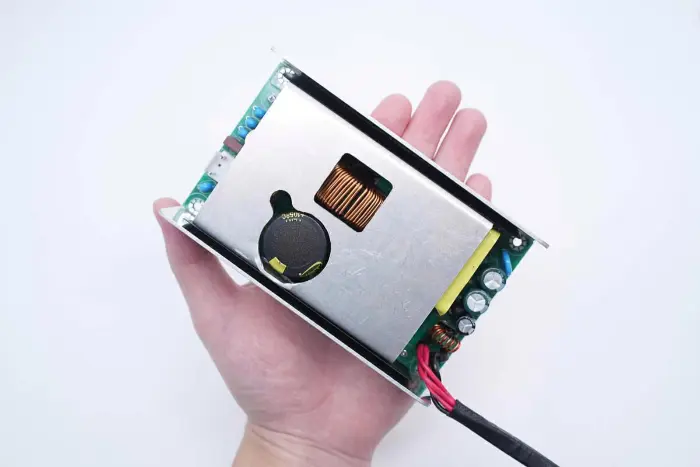

Persepsi ukuran intuisi saka modul sumber daya sing ana ing tangan. Thanks kanggo nggunakake piranti daya GaN, Kapadhetan daya wis apik banget, lan volume daya output 300W suda Ngartekno, ngirit papan.

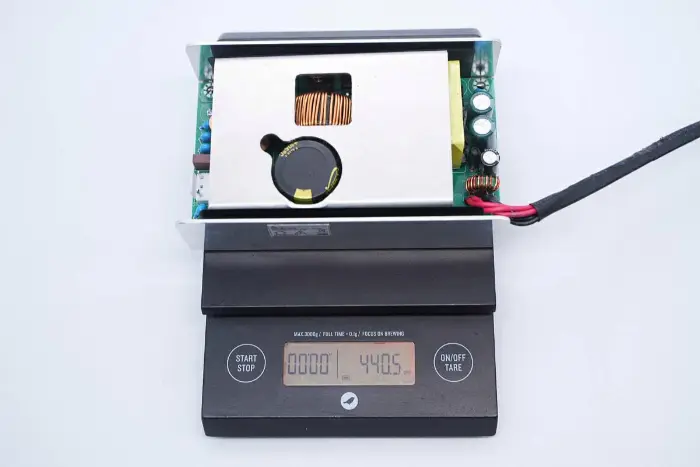

Bobot sing diukur saka modul sumber daya kira-kira 441g.

Analisis STARWELL 300W GaN Power Supply

Modul

Modul PCBA dipasang ing sink panas kanthi sekrup.

Lembar silikon insulasi ditempelake ing posisi sing cocog karo sink panas nalika modul PCBA dijupuk.

Lembar Mylar insulating kasedhiya ing sisih modul PCBA.

Lembaran Mylar insulating dibusak, kanthi bolongan dipotong ing posisi sing cocog karo piranti daya, lan bantalan termal diwenehake kanggo nindakake panas.

Telung bantalan termal cocog karo switch PFC, switch LLC, lan rectifier sinkron.

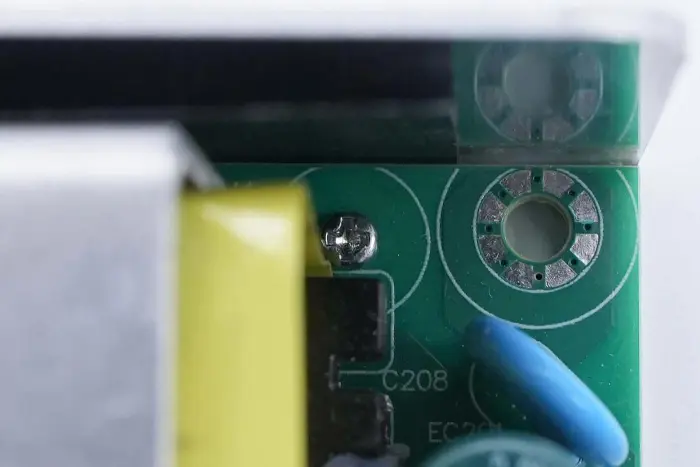

Aluminium alloy heat sink uga dijamin ing modul PCBA, lan piranti daya tetep karo ngawut-awut.

Sink panas dijamin ing modul PCBA dibusak dening desoldering.

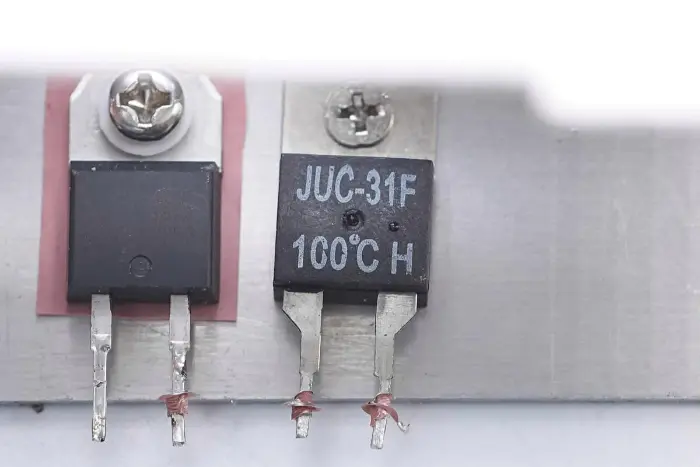

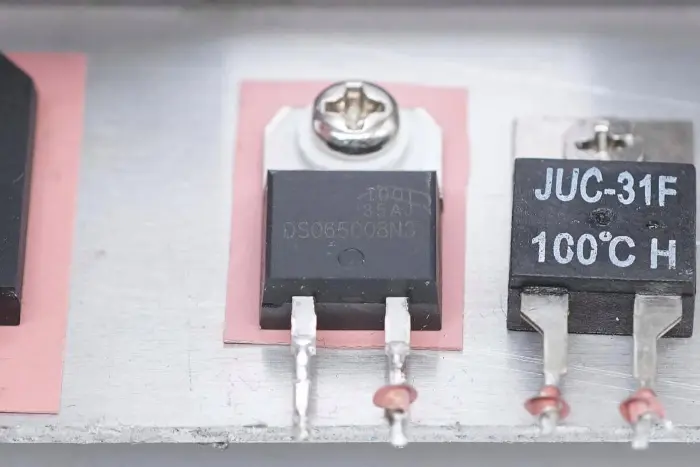

Jembatan penyearah, dioda penyearah PFC, lan saklar termal dipasang ing heat sink.

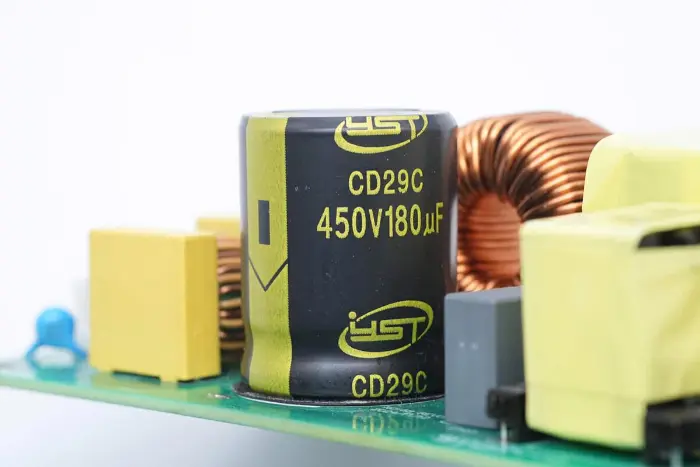

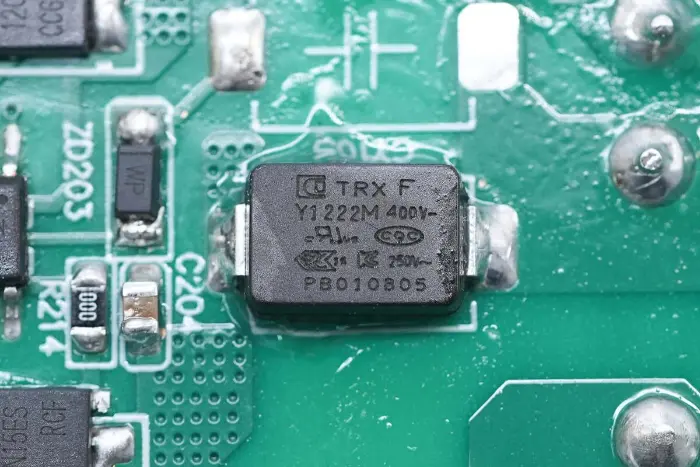

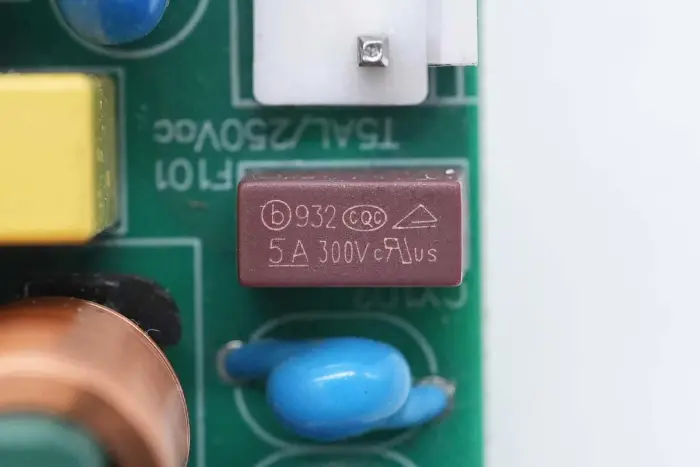

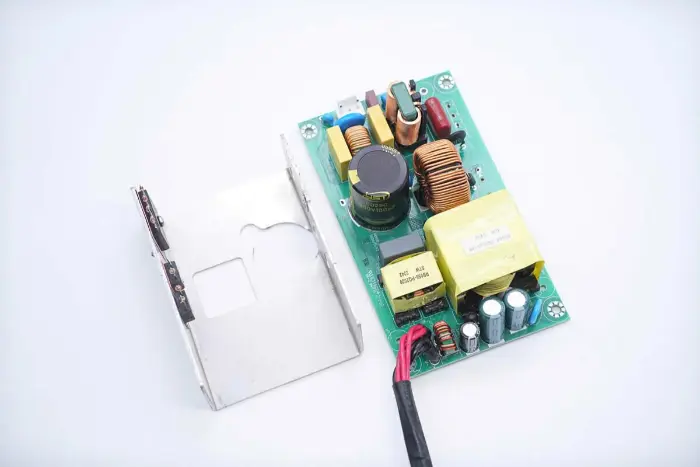

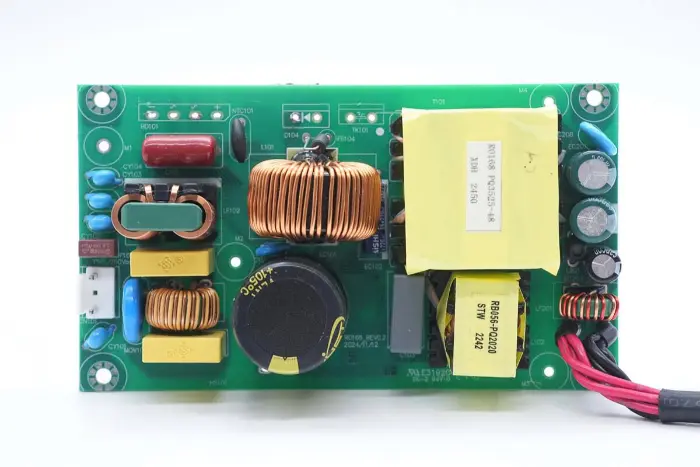

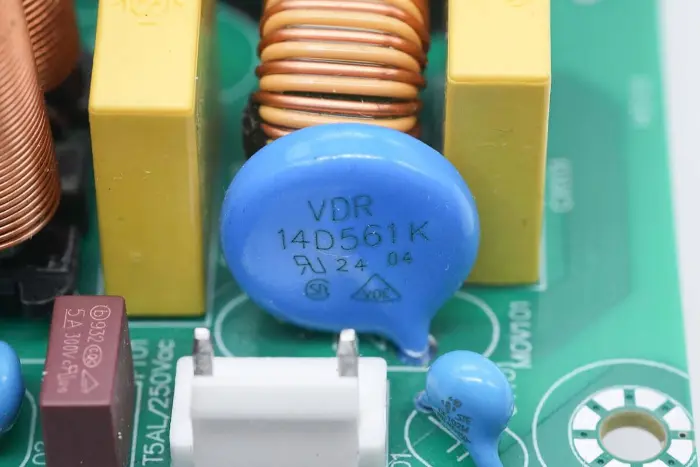

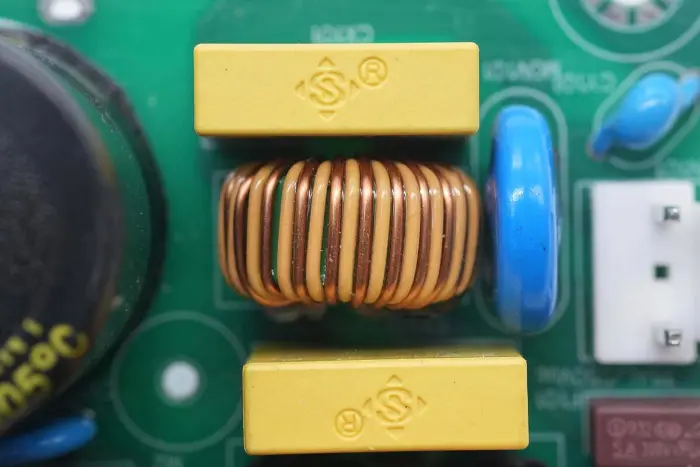

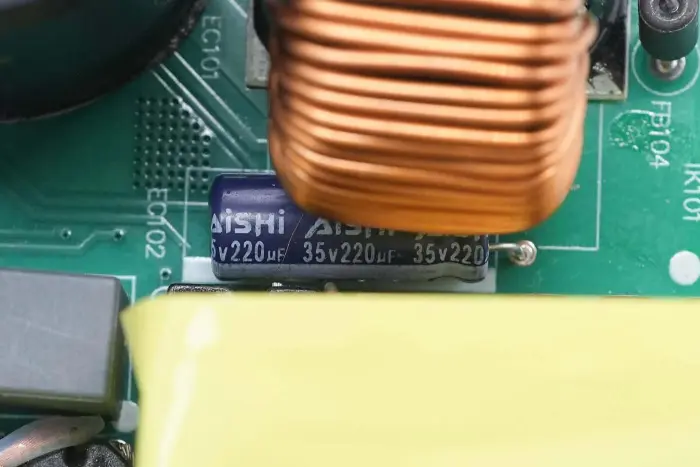

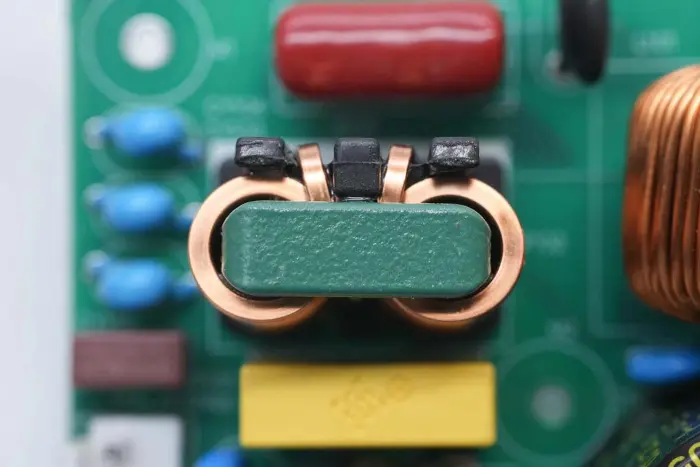

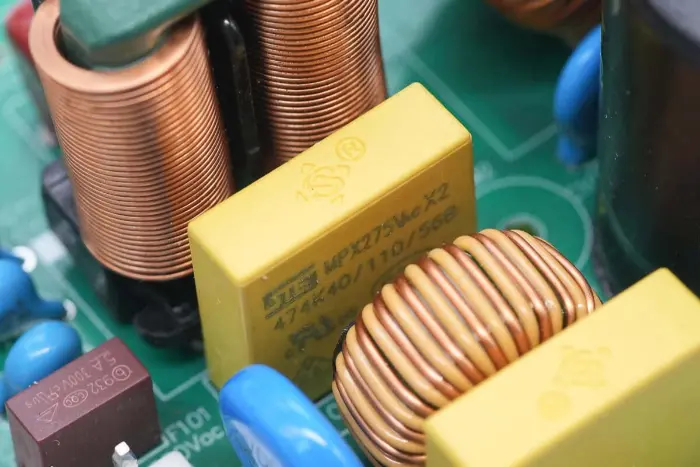

Ringkesan ngarep modul PCBA: sisih kiwa dilengkapi soket input daya, sekring, kapasitor Y, varistor, induktor mode umum, lan kapasitor X2 safety. Posisi tengah dilengkapi induktor ngedongkrak PFC lan kapasitor filter voltase dhuwur. Sisih tengen dilengkapi kapasitor resonansi LLC, induktor resonansi, trafo, kapasitor filter, lan induktor filter.

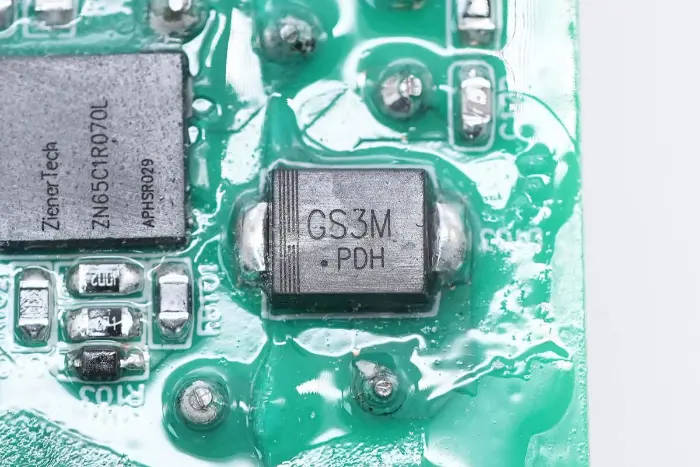

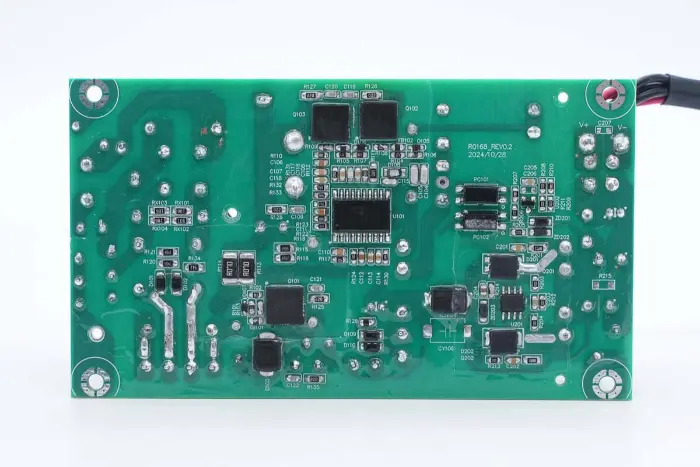

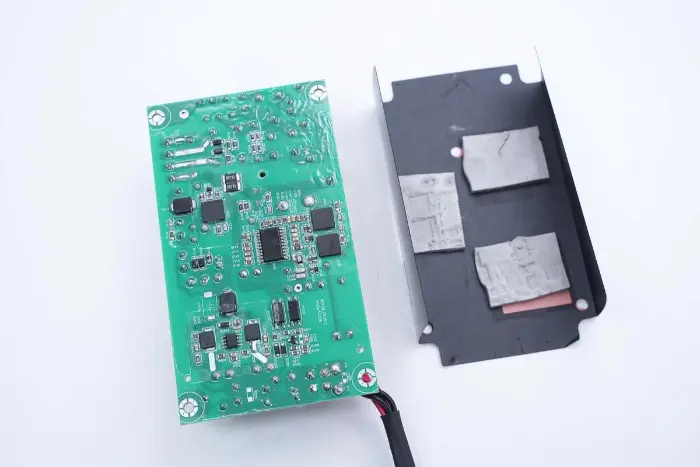

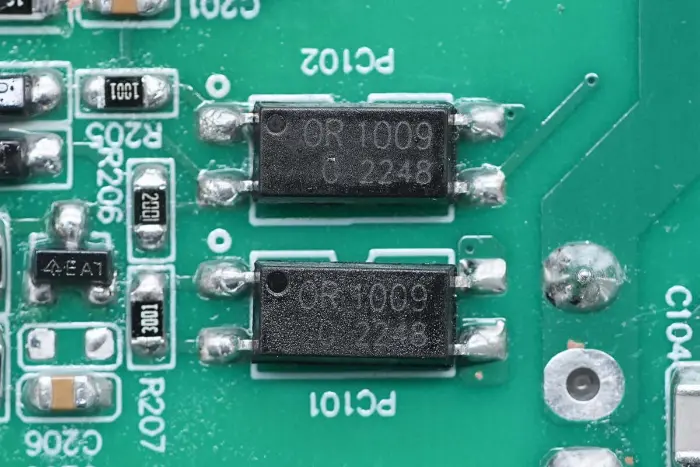

Ing mburi modul PCBA, ana 2-in-1 PFC + LLC controller. Ngalih PFC dumunung ing sisih kiwa ngisor, ngalih LLC ing ndhuwur chip kontrol utama, optocoupler umpan balik ing sisih tengen, lan controller rectifier sinkron lan loro rectifier sinkron ing ngisor. Papan kabeh dilapisi karo lapisan konformal kanggo proteksi.

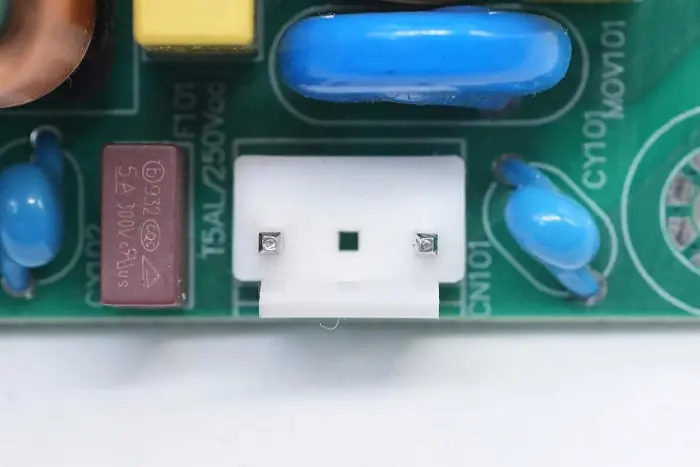

Terminal input AC disambungake karo konektor.

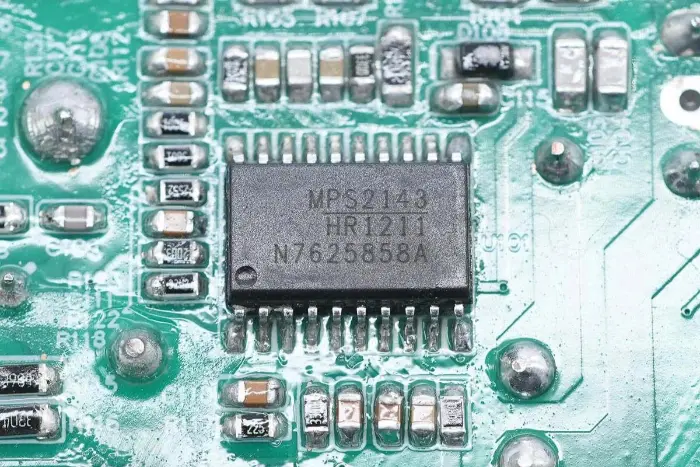

Chip kontrol utama saka sumber daya adopts Mornsun Semiconductor HR1211, multi-mode PFC lan saiki-mode LLC 2-in-1 controller. Iki nggabungake fungsi sing mbutuhake 2-3 chip ing solusi tradisional dadi siji chip. Kontroler PFC ndhukung mode operasi CCM lan DCM.

HR1211 nganggo inti kontrol digital, ndhukung wiwitan voltase dhuwur lan discharge kapasitor X cerdas. Tahap PFC ndhukung frekuensi operasi maksimal 250KHz. Tahap LLC nduweni driver setengah jembatan 600V sing dibangun kanthi dioda bootstrap terintegrasi, beroperasi kanthi frekuensi nganti 500KHz. Ndhukung fungsi perlindungan lengkap lan dikemas ing SOIC-20.

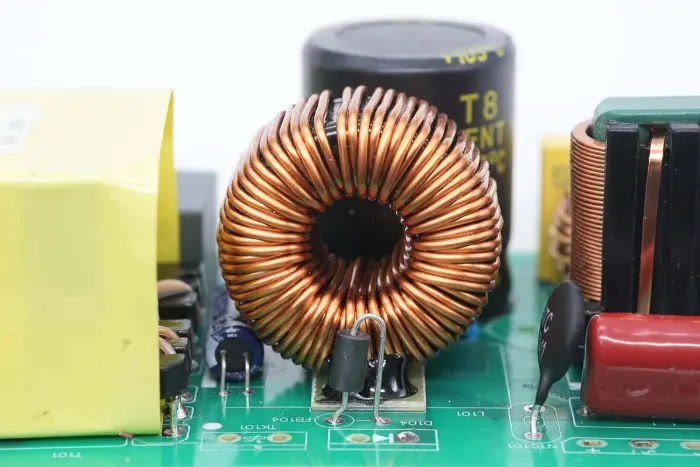

PFC ngedongkrak induktor tatu karo ring Magnetik, lan sheet bakelite kasedhiya ing ngisor kanggo jampel.

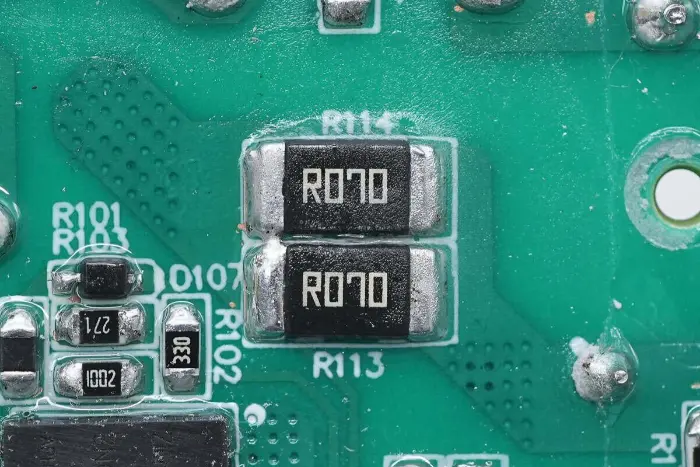

Loro resistor 70mΩ disambungake kanthi paralel kanggo ndeteksi arus switch.

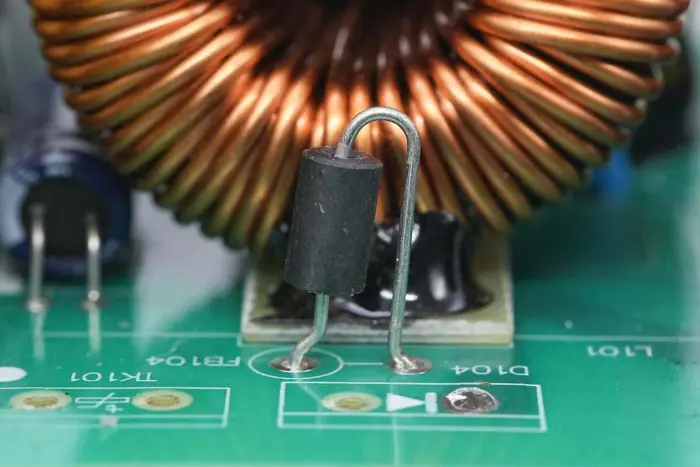

Dioda penyearah PFC disambungake kanthi seri kanthi manik magnetik.

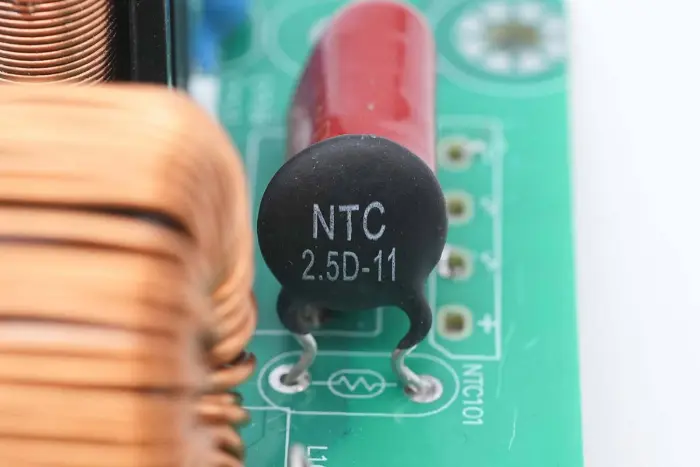

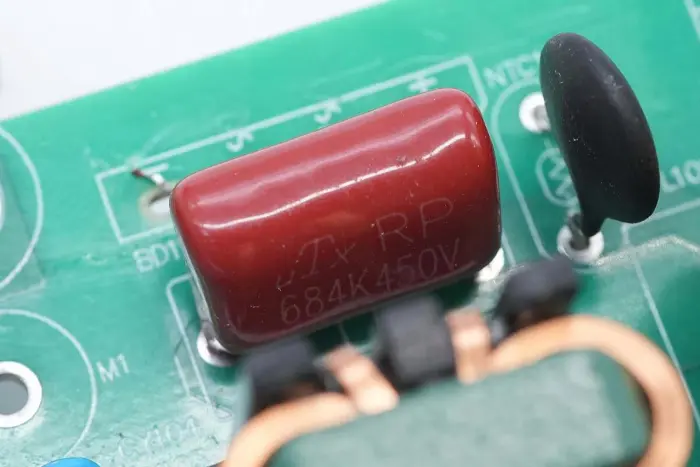

Termistor NTC ditandhani 2.5D-11, digunakake kanggo nyuda arus pangisi daya saka kapasitor elektrolit voltase dhuwur.

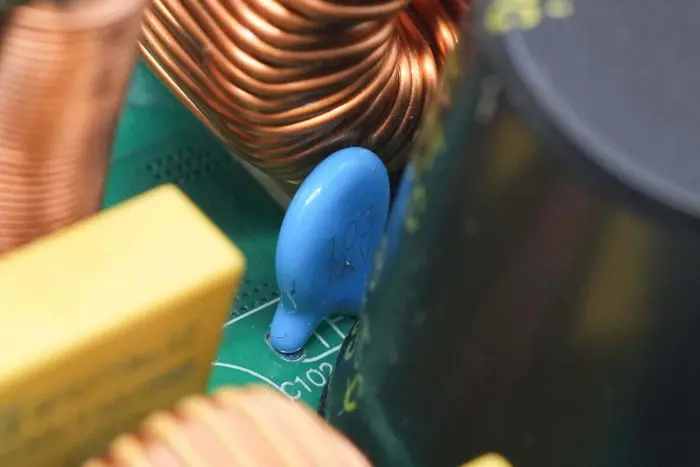

Kapasitor keramik disambungake kanthi podo karo kapasitor elektrolitik, kanthi spesifikasi 0,01μF 1KV.

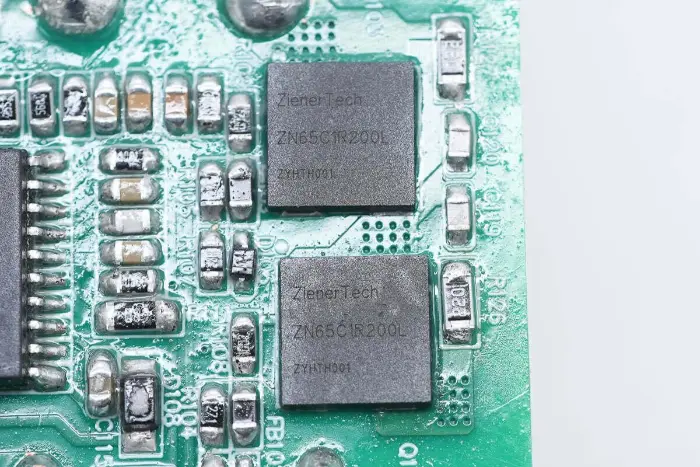

Switch LLC saka ZenerTech, model ZN65C1R200L, struktur Cascode GaN switch kanthi tegangan tahan 700V lan tegangan tahan transien 800V, resistensi 200mΩ, dhukungan voltase gerbang drive 20V. Iki nduweni daya gapura sing sithik, kanthi efektif nyederhanakake sirkuit drive. Cocog kanggo pangisi daya cepet, pasokan daya komunikasi, pusat data, lan aplikasi cahya, dikemas ing DFN8*8.

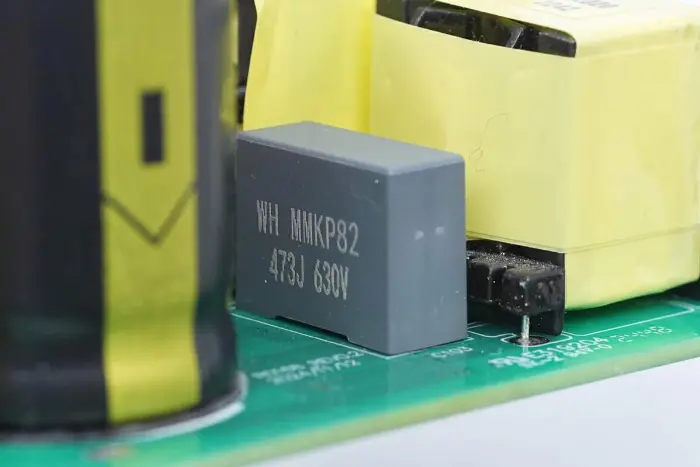

Kapasitor resonansi saka seri MMKP82, kanthi spesifikasi 0.047μF 630V.

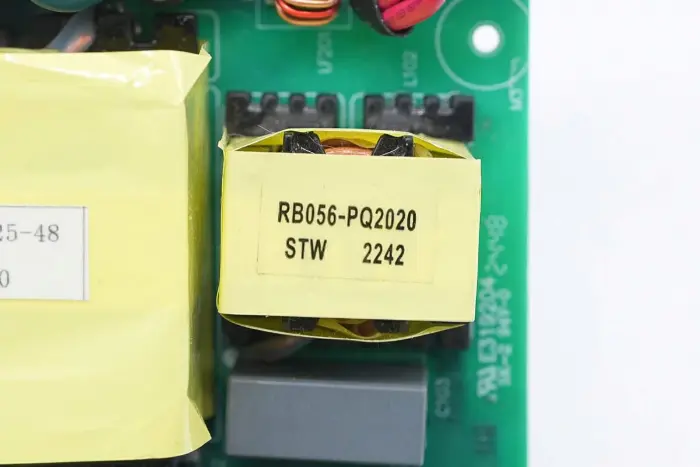

Induktor resonansi nganggo inti magnetik PQ2020 lan tatu nganggo kabel litz.

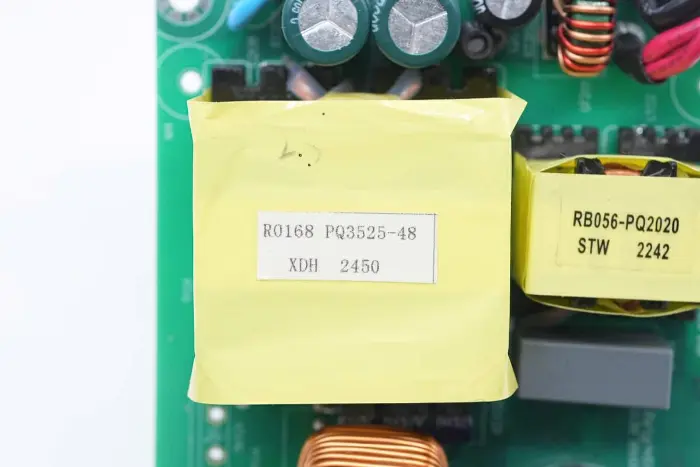

Trafo nganggo inti magnetik PQ3525, ditandhani karo model sumber daya R0168.

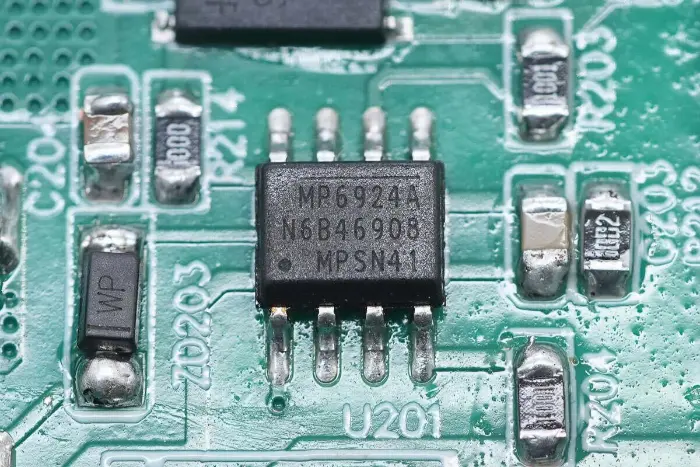

Pengontrol penyearah sinkron saka MPS, model MP6924A, pengontrol penyearah sinkron LLC kanthi fungsi anti-interferensi lan mateni cepet sing luwih kuat, kompatibel karo mode CCM / DCM. MP6924A nggabungake loro pengontrol rectifier sinkron kanggo aplikasi rectification saka rong gulungan sekunder LLC, cocok kanggo aplikasi rectification sinkron konverter LLC, dikemas ing SOIC-8.

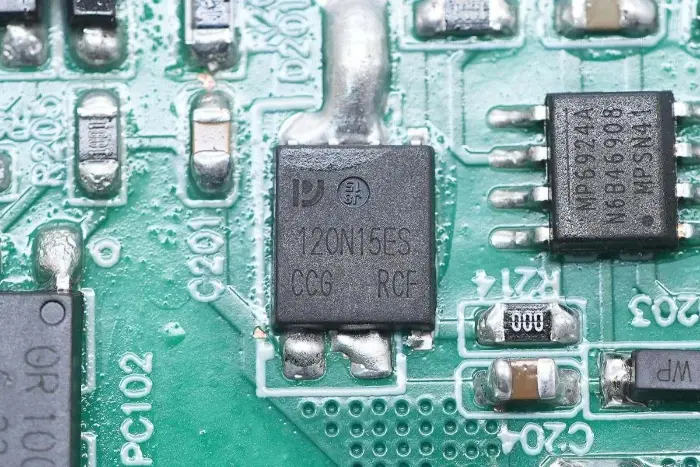

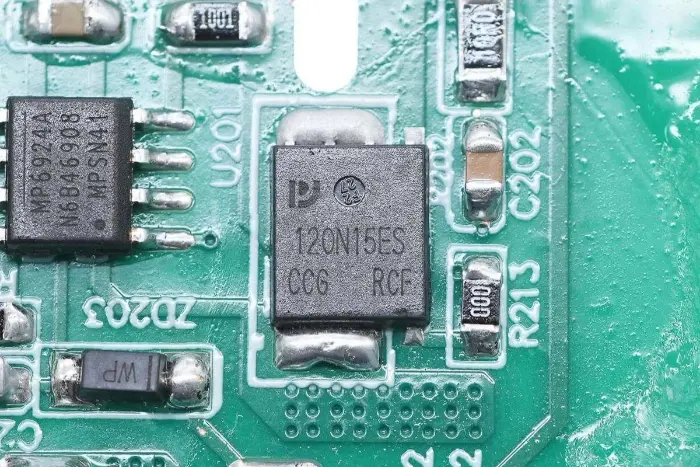

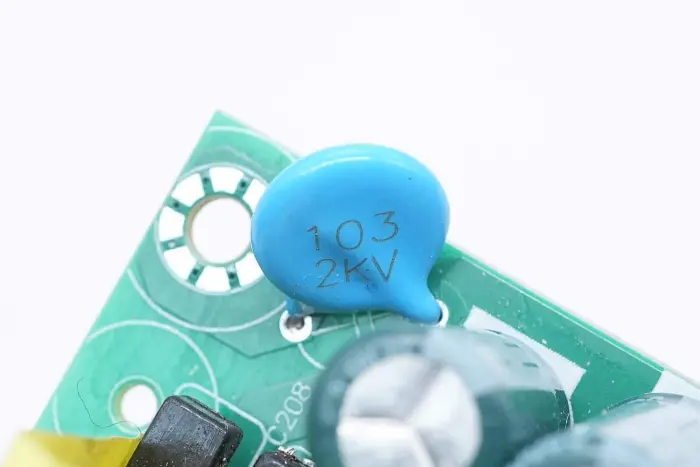

Kapasitor keramik disambungake ing antarane terminal output lan lemah, kanthi spesifikasi 0,01μF 2KV.

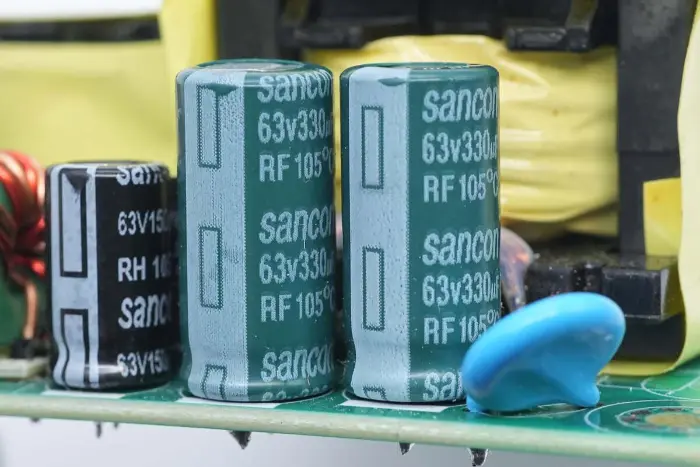

Kapasitor panyaring output saka Sancon (Nantong Sanxin), kapasitor umur dawa seri RF, kanthi spesifikasi 63V 330μF, loro sejajar.

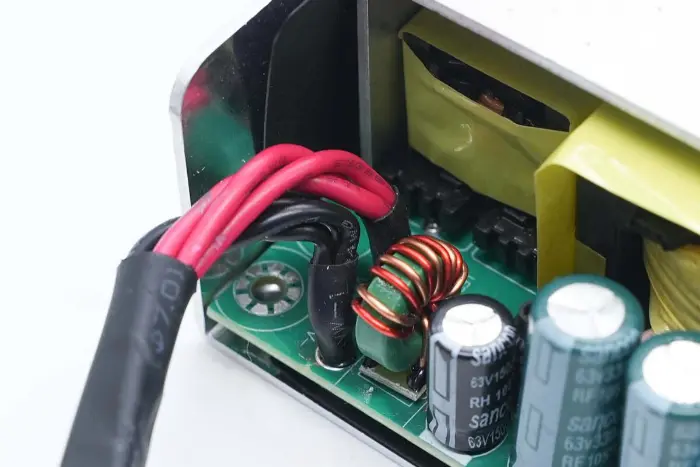

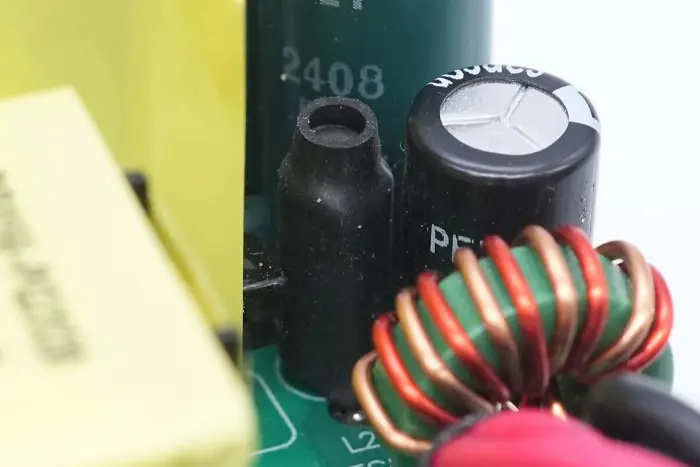

Induktor panyaring dilebokake kanthi pipa panas-nyusut kanggo insulasi.

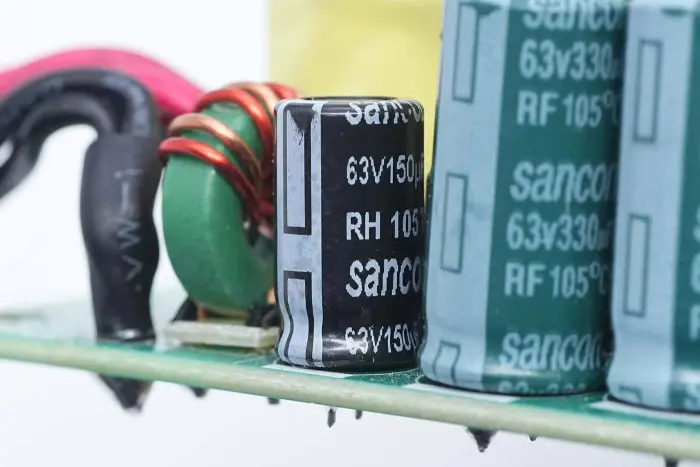

Kapasitor filter liyane duwe spesifikasi 63V 150μF.

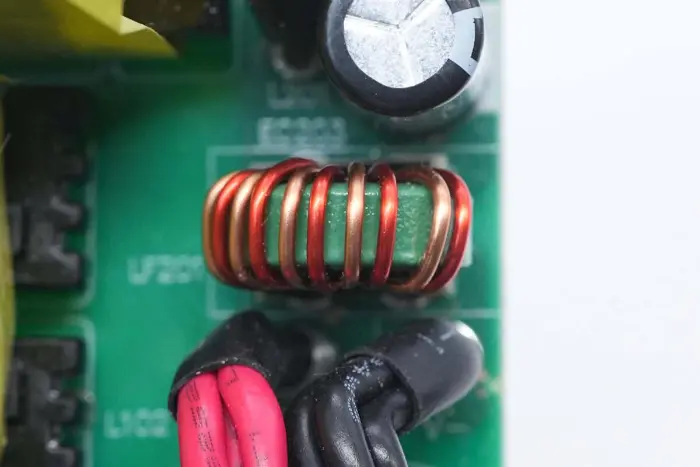

Close-up saka induktor filter ring magnetik output.

Ringkesan

Liwat analisis, ditemokake modul sumber daya 300W GaN sing diluncurake dening STARWELL nggunakake jembatan penyearah liwat-bolongan lan dioda penyearah sing dipasang ing sink panas internal. Ngalih Patch GaN nggunakake bantalan termal kanggo nindakake panas menyang cangkang alloy aluminium ngisor kanggo boros panas, nambah kapasitas boros panas. Ngalih termal diinstal ing sink panas internal kanggo ngalih sumber daya controller ing cilik saka overheating, éling pangayoman overheating sakabèhé.

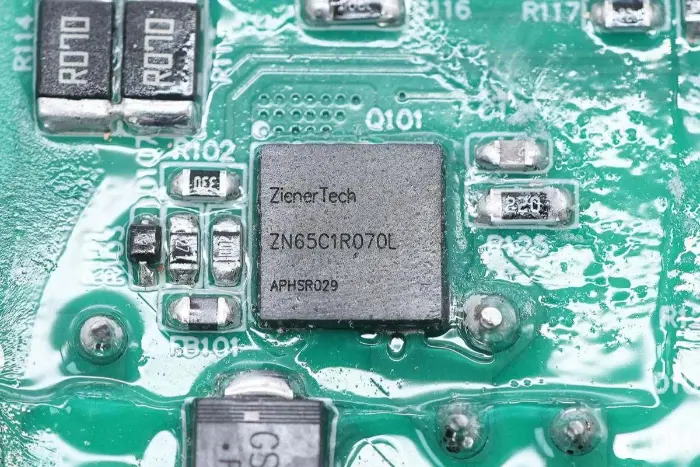

Modul sumber daya GaN iki nganggo solusi kontrol Mornsun Semiconductor, nggunakake pengontrol HR1211 2-in-1 karo pengontrol penyearah sinkron MP6924A. Switch PFC nganggo saklar ZenerTech ZN65C1R070L GaN, dioda penyearah PFC nganggo dioda SiC Sanken SDS065J008N3, lan saklar LLC nganggo saklar GaN ZN65C1R200L. Semikonduktor generasi katelu digunakake kanggo nambah efisiensi konversi daya, nyuda mundhut daya lan syarat boros panas.
