Pangisi daya Cepet GaN 140W Anyar Apple

Pangisi daya cepet 140W anyar Apple dilengkapi model anyar A3607. Minangka aksesori pangisi daya anyar sing dirancang dening Apple kanggo piranti generasi sabanjure, paparan A3607 wis nyebabake perhatian industri sing akeh babagan solusi pangisian daya piranti Apple sing bakal teka.

Kanthi tampilan, ukuran lan paramèter sing padha karo model sadurungé, apa arsitektur internal wis disetel? Apa komponen inti wis nganyari? Kanthi pitakon kasebut, ChargerLAB nganakake teardown rinci babagan pangisi daya cepet Apple 140W A3607 anyar, lan saiki bakal mbukak struktur internal sing sejatine.

Katon saka Apple 140W Fast Charger

Kemasan kasebut nduweni desain minimalis klasik, kanthi logo Apple, jeneng produk lan tampilan sing dicithak ing ngarep.

Stiker parameter produk ditempelake ing sisih pinggir.

A close-up paramèter ing stiker bakal ngenalaken ing bagean tampilan fisik produk mengko.

Pangisi daya kompatibel karo piranti USB‑C, lan kanthi resmi dianjurake kanggo nggunakake MacBook Pro 16 inci sing dilengkapi port MagSafe 3.

Adaptor daya diprodhuksi ing njero negara, kanthi tanggal produksi 2026 lan model A3607.

Paket kasebut kalebu pangisi daya lan manual pangguna.

Pangisi daya dibungkus kertas protèktif kanggo nyegah goresan ing kahanan wiwitan.

Munculé pangisi daya cepet 140W anyar Apple identik karo model sadurungé, kanthi finish nggilap dhuwur lan transisi sudhut bunder.

Logo Apple dipusatake ing ngarep lan mburi awak.

Informasi parameter pangisi daya dicithak ing sisih siji awak.

Parameter produk Close-up

Input: 100–240V~ 50/60Hz 2A

(USB PD) Output: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Pangisi daya wis lulus sertifikasi CCC lan KC.

Jeneng produk, model lan pancegahan dicithak ing sisih liyane casing.

Model pangisi daya cepet 140W anyar Apple yaiku A3607.

Pangisi daya dilengkapi pin standar Cina sing bisa dilipat, kanthi desain sayap ganda ing sisih loro.

Pin nganggo desain modul independen klasik lan bisa dicopot lan diganti.

Close-up saka basa mbenakake T-shaped, kang uga bisa ngawula minangka kabel grounding.

Casing modul ditandhani kanthi rating 250V ~ 2.5A lan Jabil Inc., nuduhake modul pin diwenehake dening Jabil. Notabene, klip logam kanggo fiksasi tambahan ditambahake nang slot modul kanggo mesthekake modul ora loosen gampang sawise nggunakake long-term.

Kajaba iku, desain pin beda karo versi lawas.

Ujung output dilengkapi port USB‑C tunggal kanthi inti plastik putih.

Cangkang wadhah port USB-C uga dirancang kanthi mandiri.

Dawane awak sing diukur saka pangisi daya cepet 140W anyar Apple yaiku 95.68mm.

Jembaré 74,35 mm.

Ketebalan 28,51 mm.

Diselehake sisih dening sisih karo Apple lawas 140W gallium nitride pangisi daya cepet A2452, tampilan utama lan dimensi saka adaptor daya anyar lan lawas rampung podho rupo.

Persepsi ukuran intuisi saka pangisi daya ing tangan.

Kajaba iku, produk kasebut bobote kira-kira 285g.

Diuji nganggo ChargerLAB POWER‑Z KM003C kanggo ndeteksi protokol output port USB‑C, ndhukung protokol pangisi daya PD3.1 lan DCP.

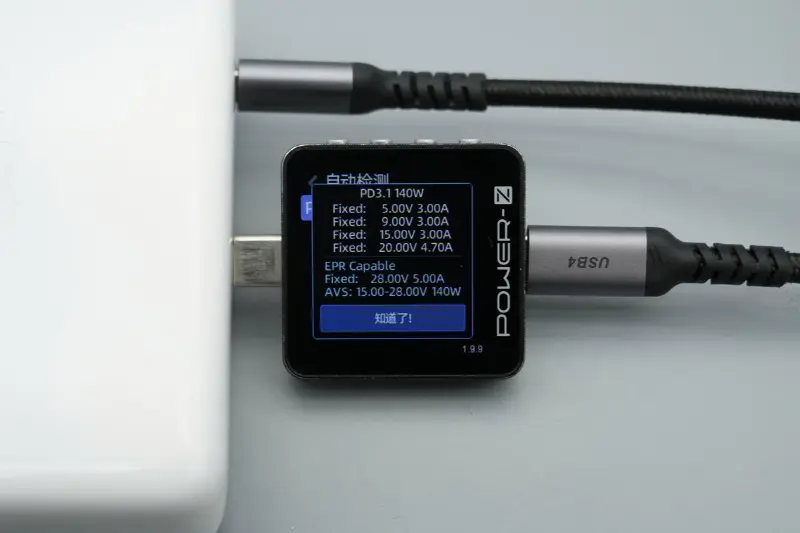

Paket PDO nuduhake port USB‑C uga duwe limang gear voltase tetep: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, uga gear voltase 15–28V 140W AVS.

Nalika ngisi daya iPhone 17 Pro Max nganggo pangisi daya cepet 140W anyar Apple, daya pangisi daya sing diukur kira-kira 36,34W.

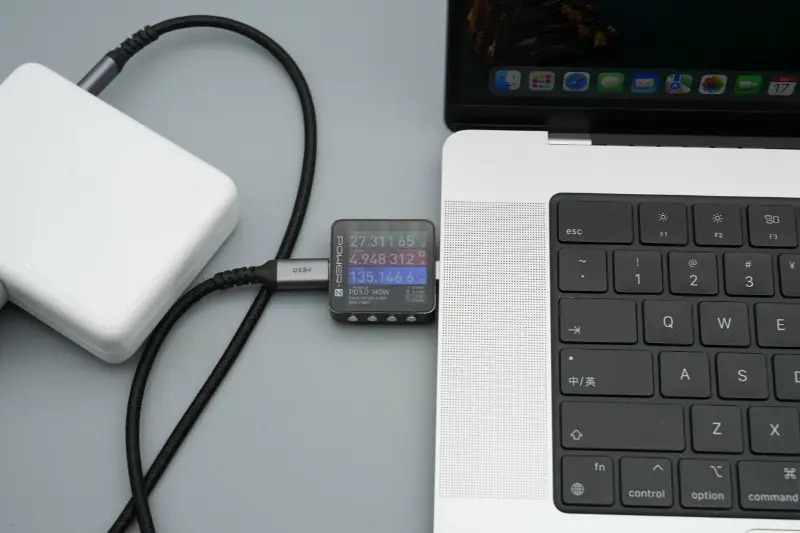

Nalika ngisi daya MacBook Pro, daya pangisian daya sing diukur kira-kira 135.15W, kanthi sukses bisa ngisi daya cepet 28V 5A 140W.

Ngisi Pangisi Daya Cepet 140W Apple

Casing pangisi daya dibukak kanthi nglereni ing sisih pinggir.

Casing banget nglukis kanggo pangayoman kuwat, lan pinggiran sing glued kanggo nguatake modul internal.

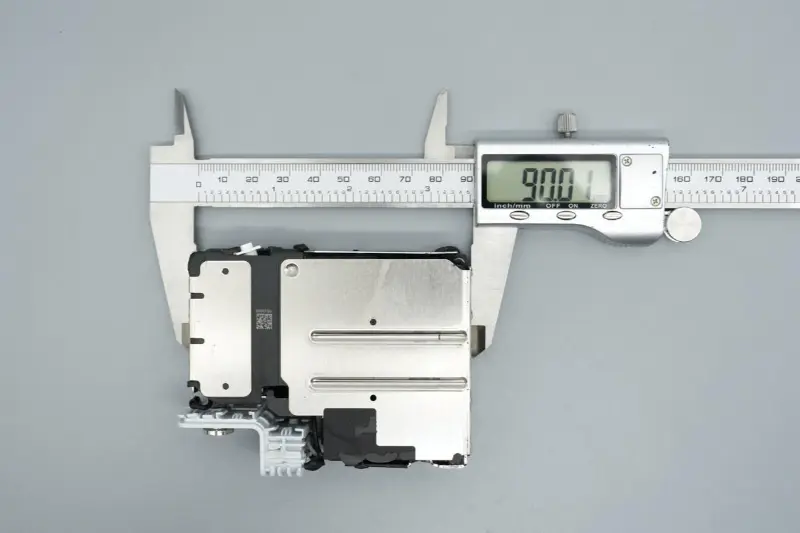

Dawane modul internal sing diukur yaiku 90.01mm.

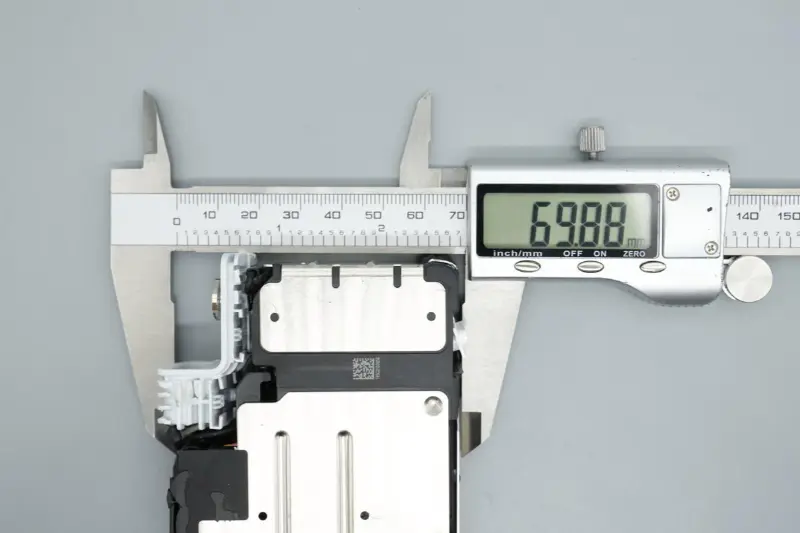

Jembaré 69,88 mm.

Ketebalan 23,52 mm.

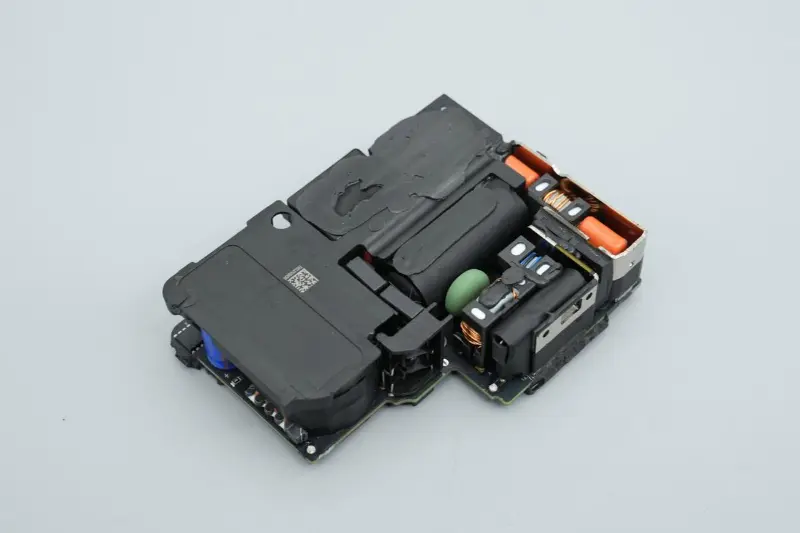

Modul PCBA ditutupi karo rong cangkang logam terpadu kanggo boros panas seragam.

Cangkang logam dipasang nganggo sekrup.

Pita insulasi dipasang ing sawetara wilayah ing sisih.

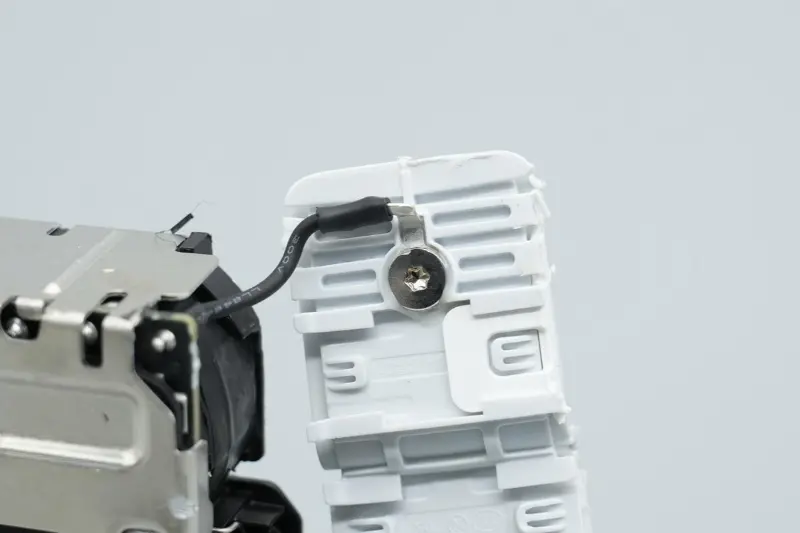

A kabel ing mburi input disambungake menyang basa mbenakake T-shaped kanggo grounding.

Heat-shrink tubing digunakake kanggo insulasi ing titik welding terminal kabel AC.

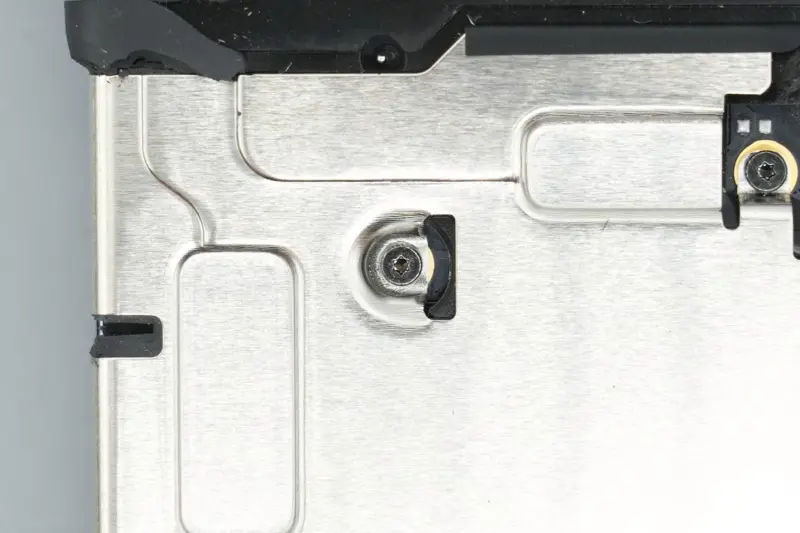

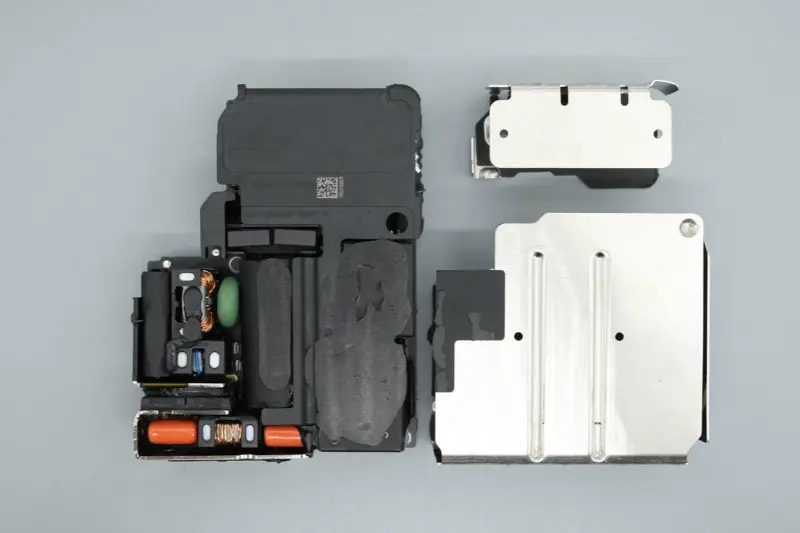

Copot sekrup kanggo nyopot cangkang logam.

Perawatan insulasi ditrapake ing sisih njero cangkang logam sing cocog karo mburi papan utama lan wilayah liyane.

Tutup plastik nutupi area trafo modul, lan komponen kayata kapasitor lan induktor dipasang.

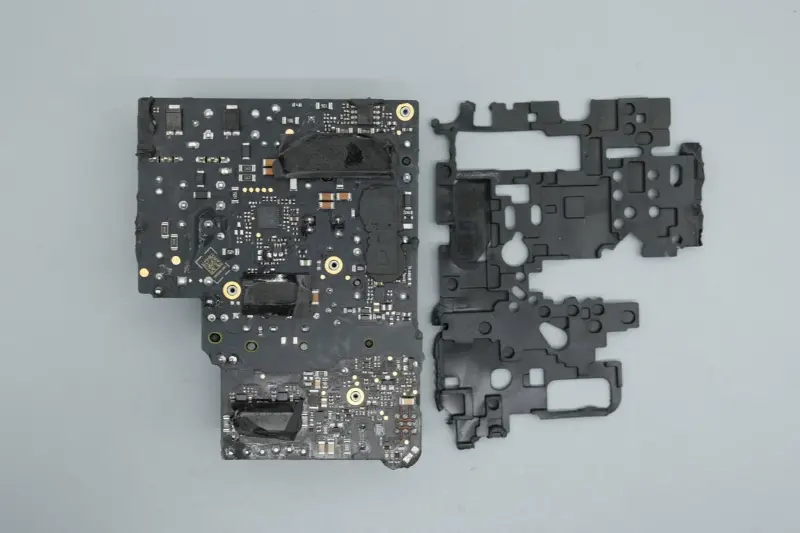

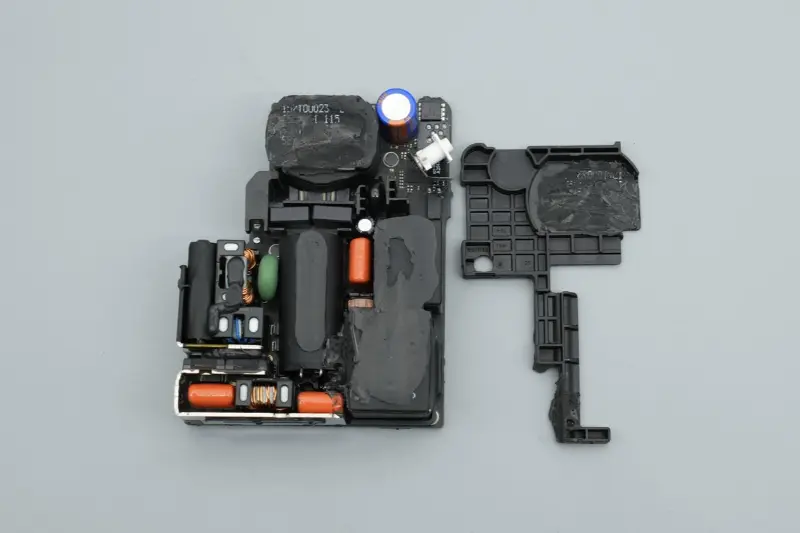

Copot tutup plastik, lan pigura plastik dipasang ing area tengah kanggo penguatan lan isolasi.

Ing mburi mainboard ditutupi karo pad karet alus kanggo pangayoman.

Copot pad protèktif, lan sampeyan bisa ndeleng manawa lim konduktif termal ditrapake ing wilayah chip sing cocog lan stiker konduktif termal grafit ditempelake.

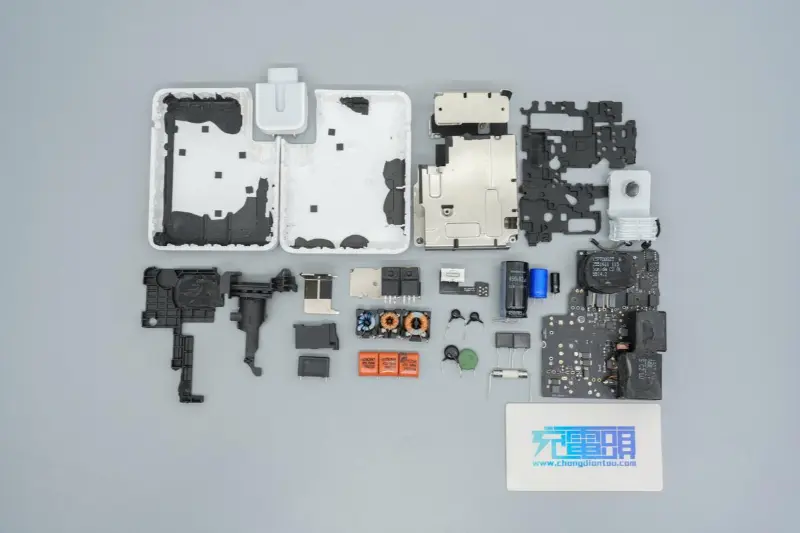

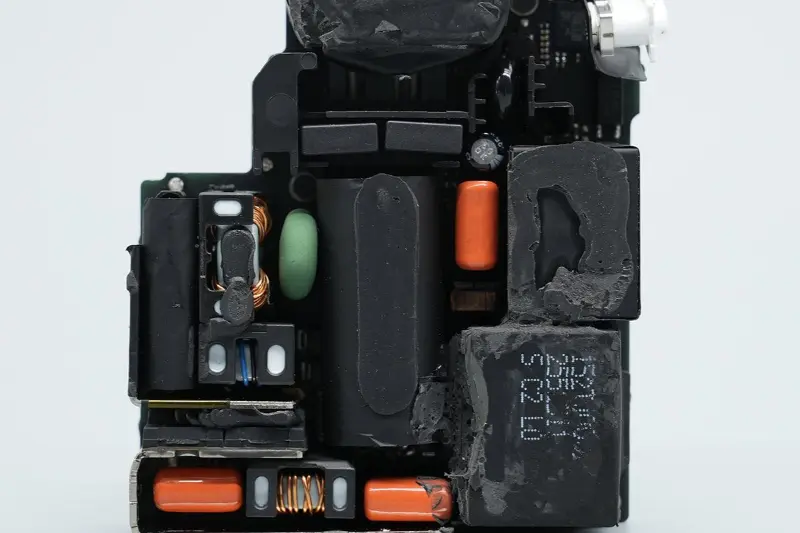

Ing ngarep modul PCBA disusun karo sekring, induktor mode umum, kapasitor elektrolitik Filter voltase dhuwur, trafo saiki, kapasitor film, kapasitor sumber daya, induktor ngedongkrak PFC, induktor langkah-mudhun, trafo lan piranti liyane, kanthi tata letak sakabèhé sing kompak lan teratur.

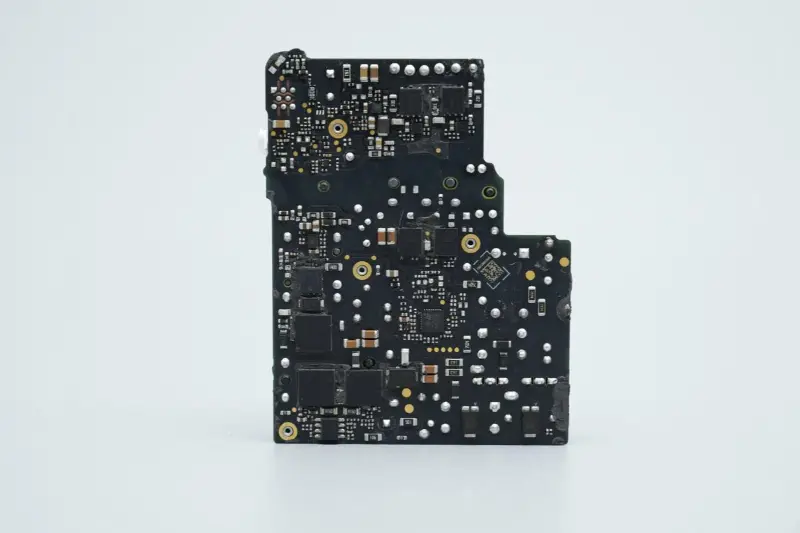

Ing mburi Papan PCB dilengkapi pengontrol cocog lan tabung MOS kanggo sirkuit ngedongkrak PFC lan LLC ngoper sirkuit sumber daya.

Loro klelep panas tambahan dipasang ing mburi input modul PCBA, karo loro Infineon rectifier aktif tabung MOS ing antarane.

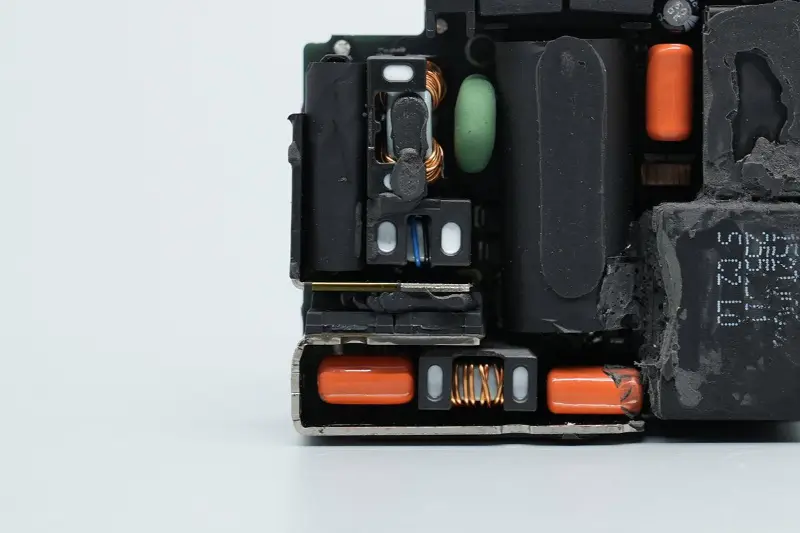

Wilayah sing dikubengi loro sink panas uga dilengkapi sekring, kapasitor safety X2, induktor mode umum, varistor, kapasitor filter film, induktor filter lan piranti liyane.

Sekring disusun ing ndhuwur kapasitor safety X2 lan dibungkus tape.

Peel mati tape, lan sampeyan bisa ndeleng sing safety kapasitor X2 wis dijamin karo Nihan plastik kanggo isolasi, lan loro komponen wis kebungkus lan tetep karo tape.

Saiki dirating saka sekring punika 3.15A, lan tabung insulating wis lengen klambi ing siji welding pin.

Close-up saka safety kapasitor X2 karo kapasitas 0.22μF.

Induktor mode umum digunakake kanggo nyaring gangguan EMI, lan dilas nganggo kurung plastik.

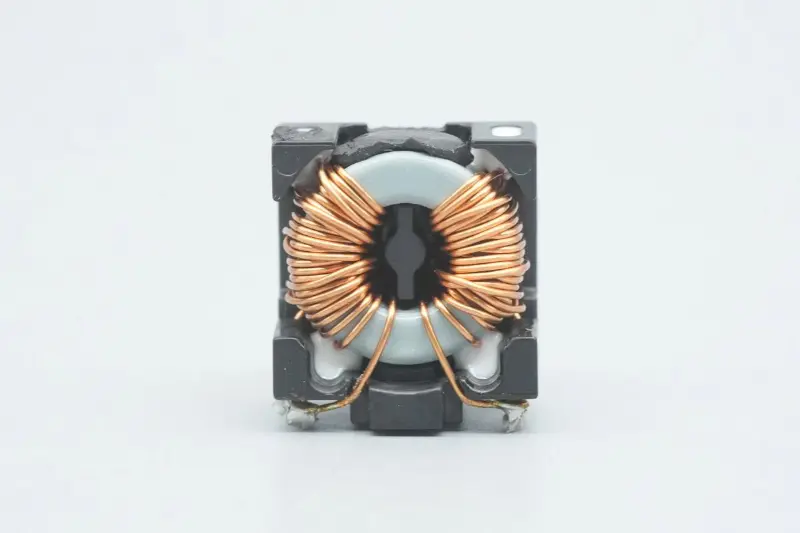

Close-up saka induktor mode umum liyane.

Varistor TVR10621M digunakake kanggo proteksi overvoltage input.

Pungkasan input nganggo rectifier jembatan sing kasusun saka papat dioda.

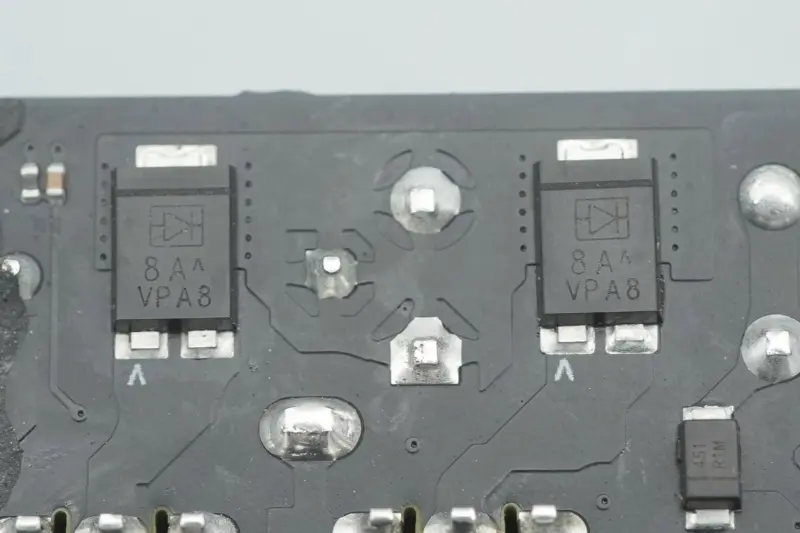

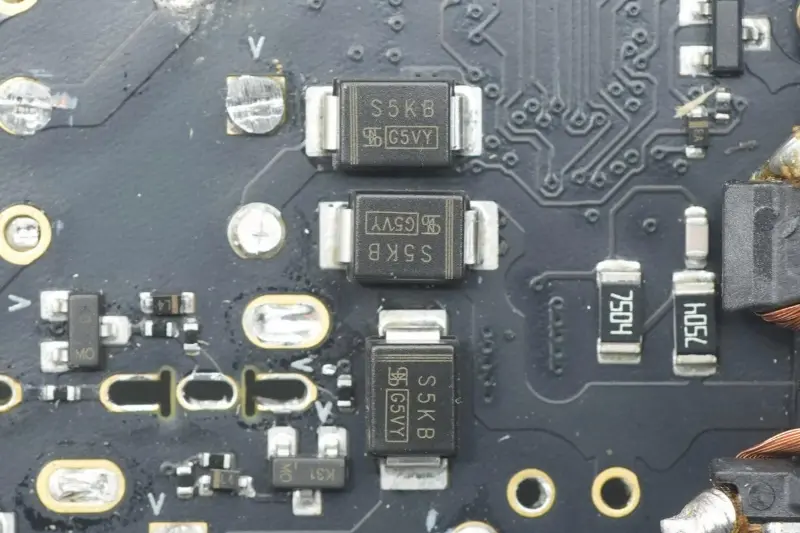

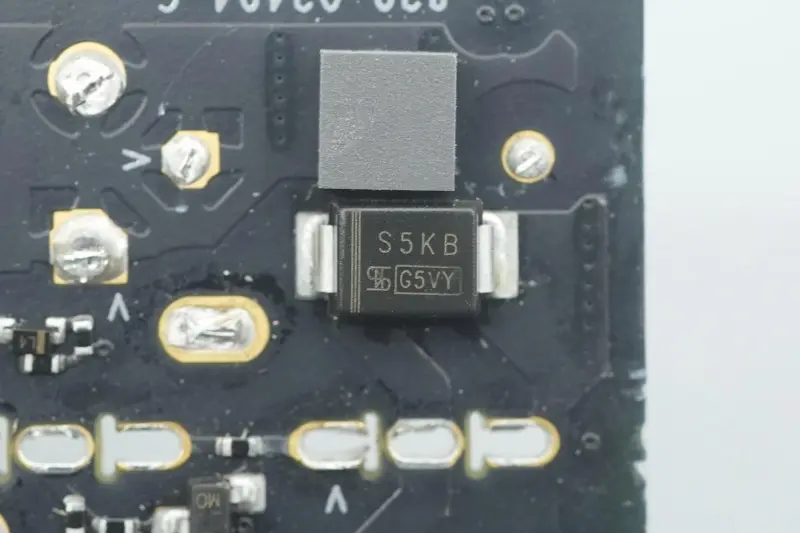

Close-up saka dioda papat.

Close-up saka loro dioda liyane, dipasangake karo Infineon CoolMOS IPA65R095C7 kanggo rectification aktif.

Loro tabung MOS rectifier aktif saka Infineon, model khusus kanggo Apple, ditandhani 65C095C7, dikemas ing TO‑220FP, digunakake kanggo nambah efisiensi rectification.

Close-up saka rong kapasitor film kanthi spesifikasi 1μF 450V.

Close-up saka induktor Filter ring Magnetik, dikiataken karo lim.

A induktor dorongan PFC lan induktor langkah-mudhun dipasang ing ujung liyane.

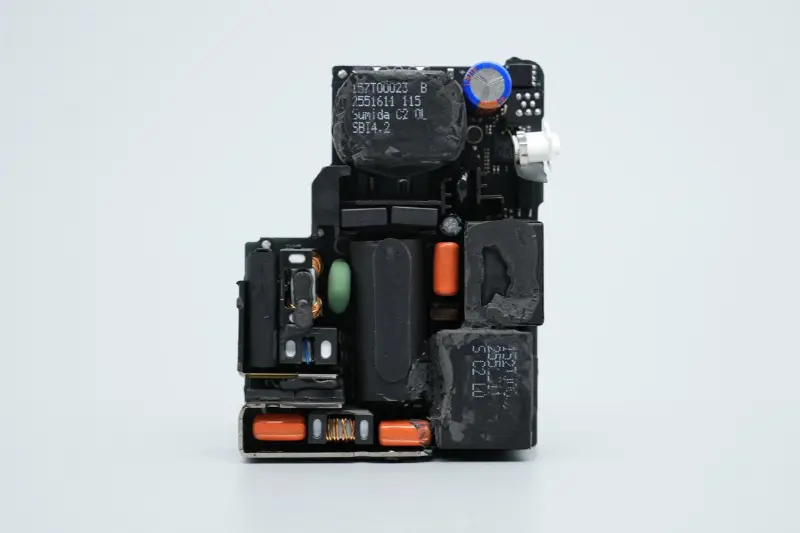

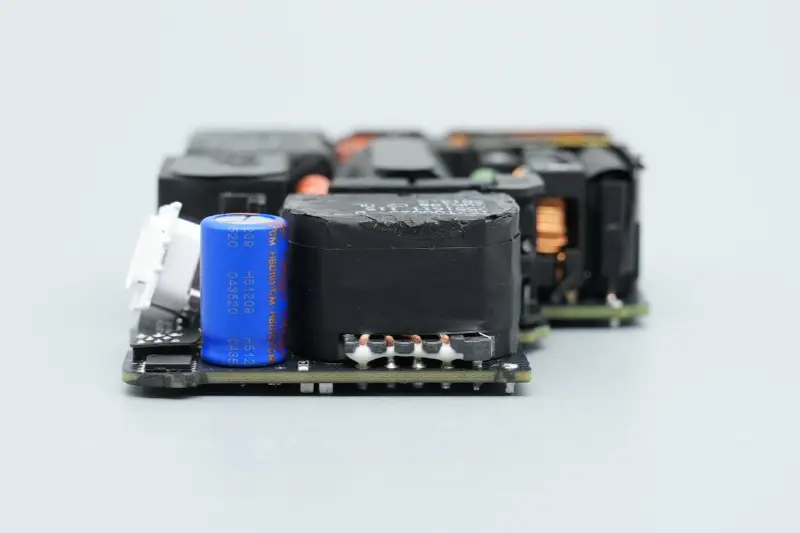

Wilayah tengah dilengkapi karo kapasitor elektrolitik Filter voltase dhuwur, trafo saiki, kapasitor film, kapasitor resonansi, kapasitor sumber daya chip kontrol utama, kapasitor Y lan piranti liyane. Kapasitor elektrolit saringan voltase dhuwur dibungkus nganggo pita insulasi lan diselehake kanthi horisontal.

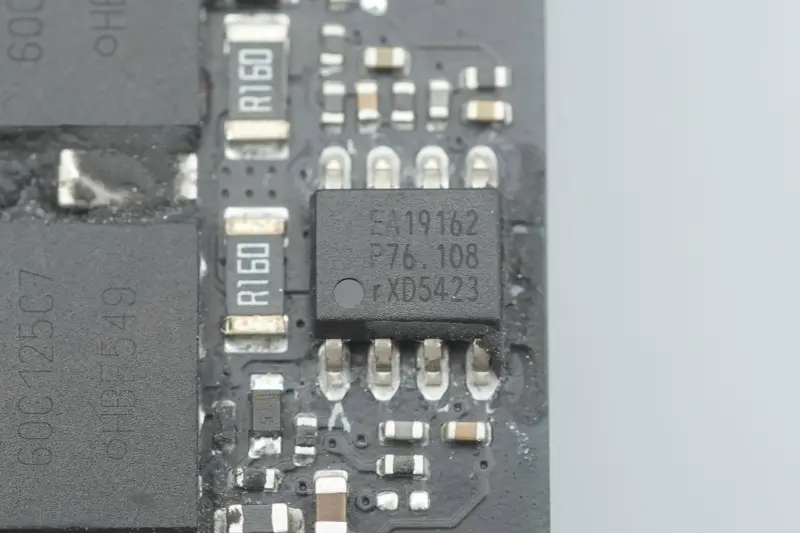

Kontroler PFC saka NXP, model TEA19162T, kanthi fungsi discharge X-kapasitor terpadu, beroperasi ing mode kuasi-resonan utawa mode DCM. Ndhukung sawetara voltase input 70-276V, nggabungake wiwitan alus lan mandeg alus, lan nyedhiyakake output sing diatur kanthi tepat.

TEA19162T adopts ngoper lembah utawa ngoper nol-voltase kanggo nyilikake losses ngoper, ndhukung watesan frekuensi kanggo ngurangi losses ngoper, lan ndhukung mode burst kanggo ngurangi konsumsi daya. Dikemas ing SO8.

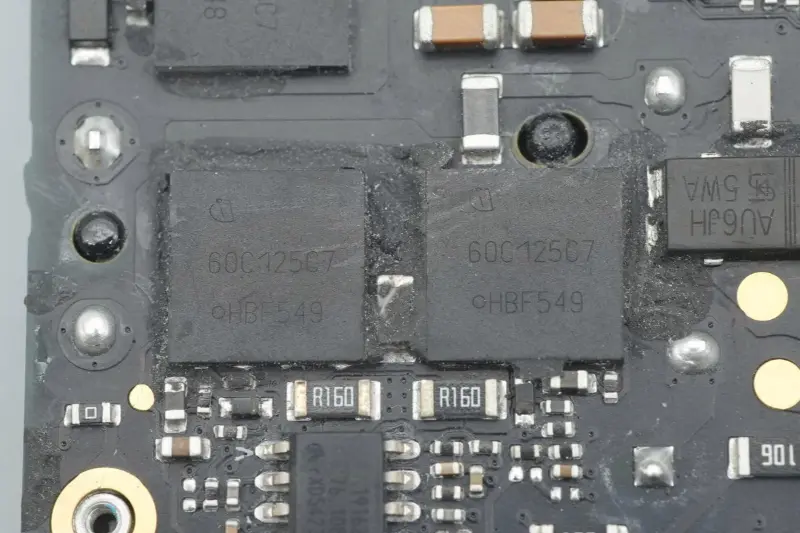

Tabung switch PFC saka Infineon, ditandhani 60C125C7, dikemas ing VSON‑4.

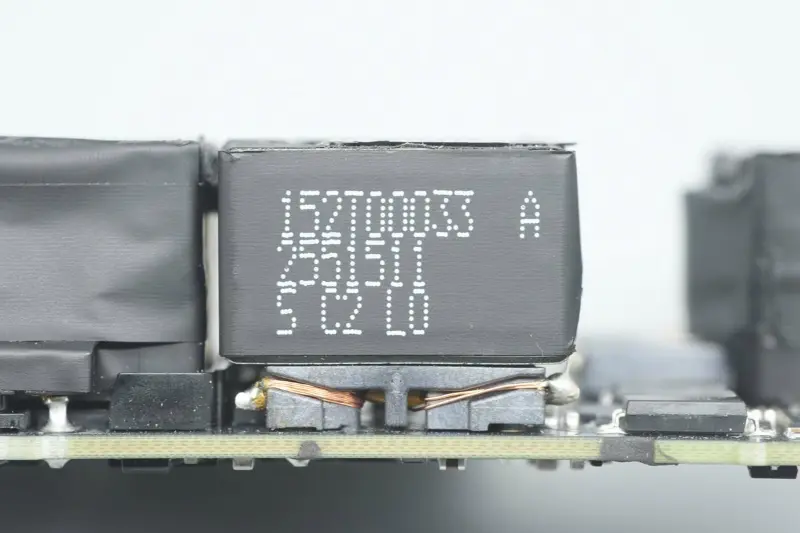

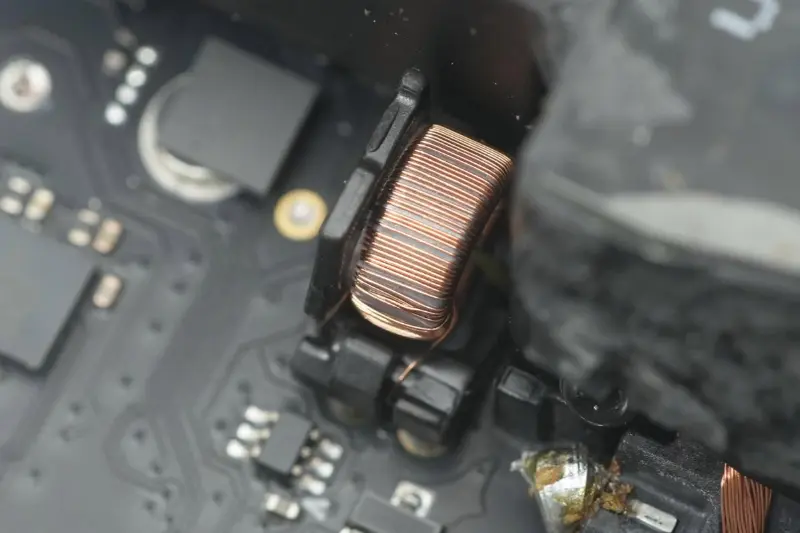

Close-up saka PFC ngedongkrak induktor.

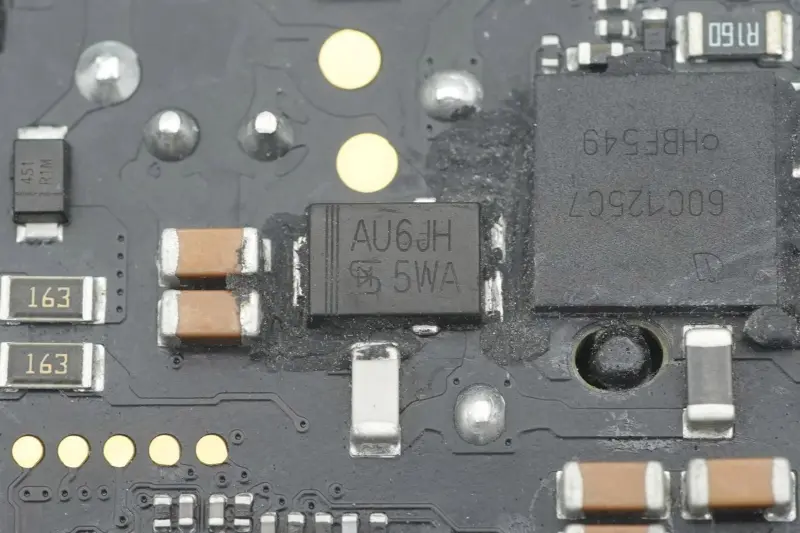

Dioda penyearah PFC asale saka Taiwan Semiconductor, model TUAU6JH, dioda pemulihan cepet kanthi spesifikasi 600V 6A, dikemas ing TO‑277A.

Kapasitor elektrolitik Filter voltase dhuwur saka Rubycon, kanthi spesifikasi 450V 82μF.

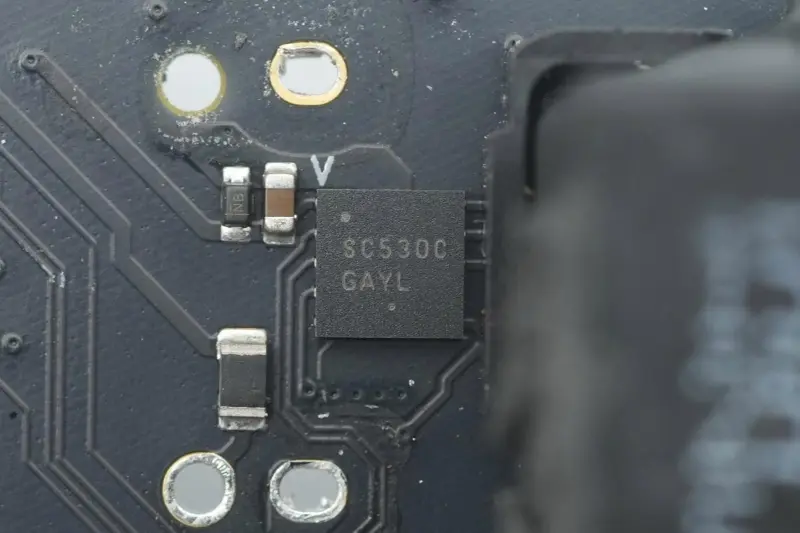

Driver kanggo tabung switch Infineon lan STMicroelectronics minangka model khusus saka ON Semiconductor, ditandhani SC530C.

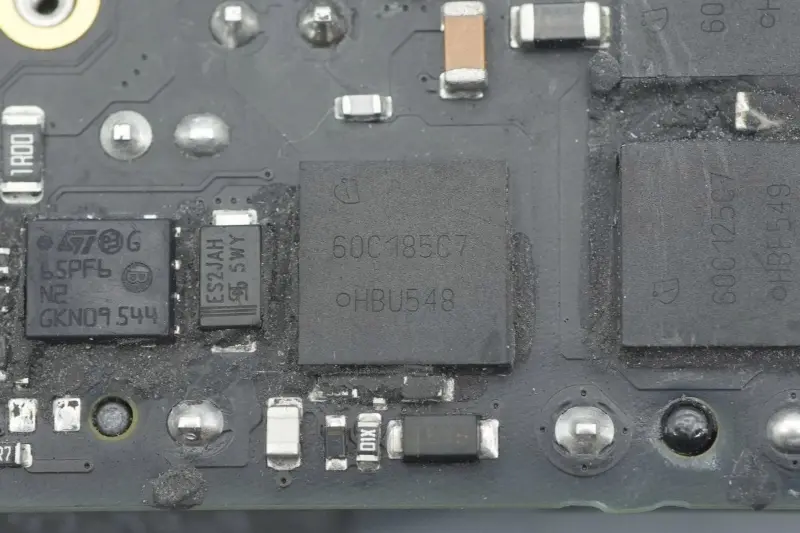

Tabung MOS khusus saka Infineon, ditandhani 60C185C7, model khusus kanggo Apple, dikemas ing VSON‑4.

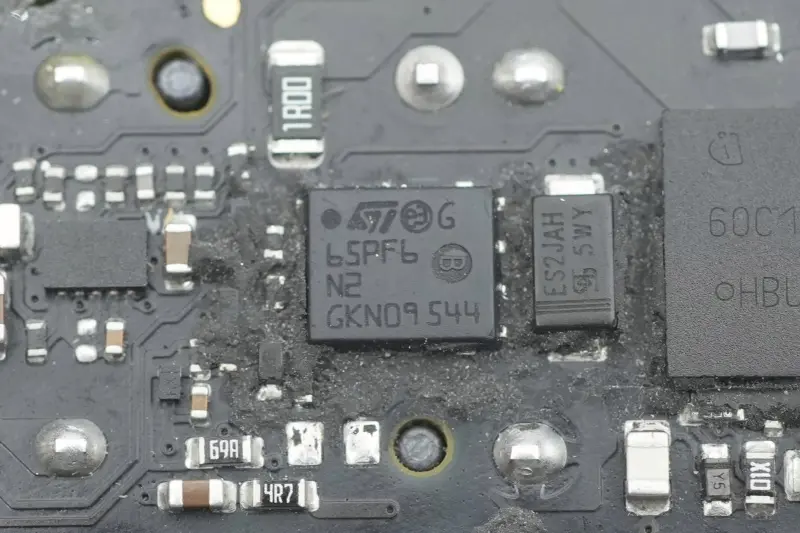

tabung MOS liyane saka STMicroelectronics, ditandhani 65PF6N2, rangkep ing PowerFLAT 5x6 HV.

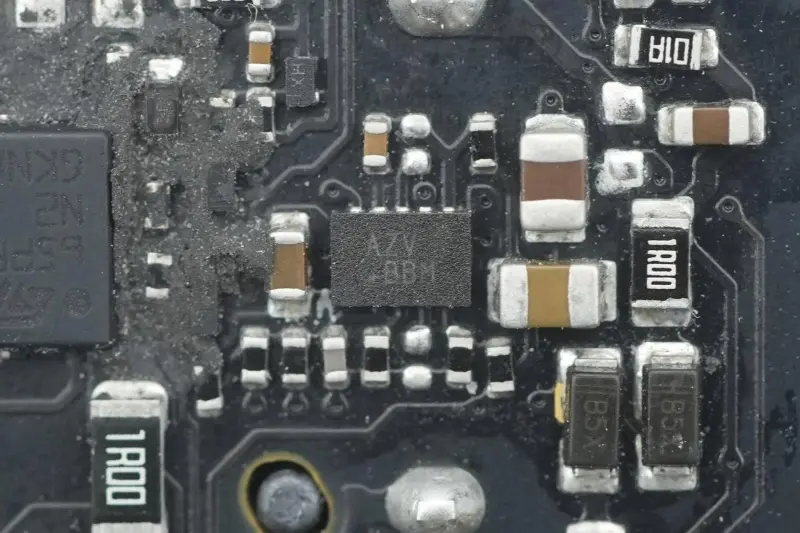

A chip ditandhani AZV.

Trafo saiki kanggo ndeteksi arus input saka tataran step-down.

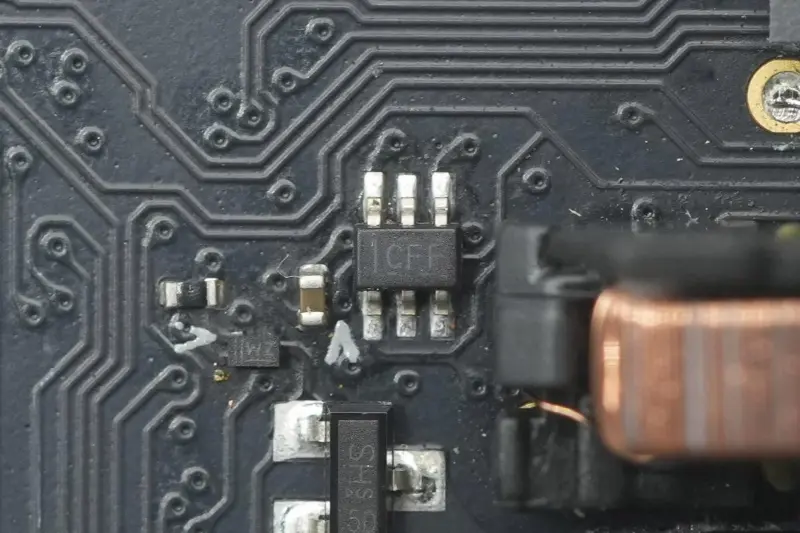

Inverter dual-channel 1.65–5.5V kanthi input pemicu Schmitt saka Texas Instruments, ditandhani CFF, model SN74LVC2G14, dikemas ing SC70.

Close-up saka induktor step-down.

Kapasitor filter film katelu duwe spesifikasi 1μF 450V.

Kapasitor sumber daya chip kontrol utama uga saka Rubycon, kanthi spesifikasi 35V 47μF.

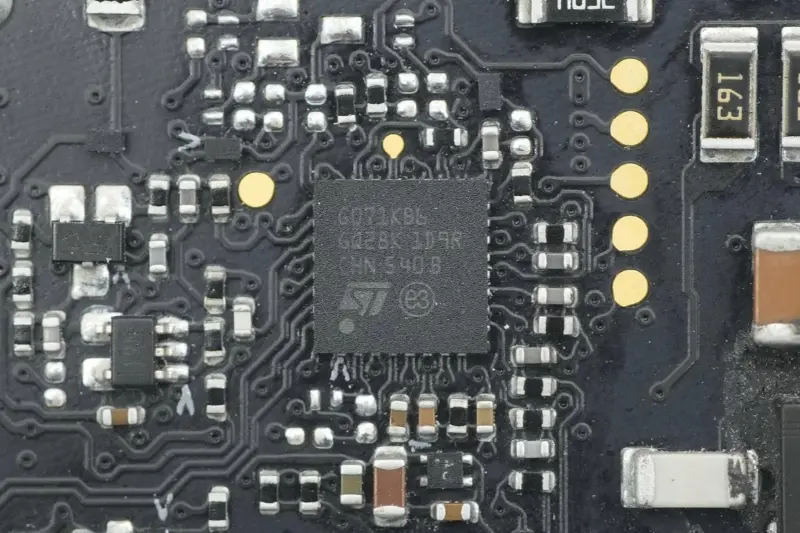

STMicroelectronics STM32G071KB M0 inti MCU, dibangun ing 128K Flash, 36K RAM, frekuensi utama 64MHz, rangkep ing UFQFPN32, digunakake kanggo kontrol drive utami sumber daya.

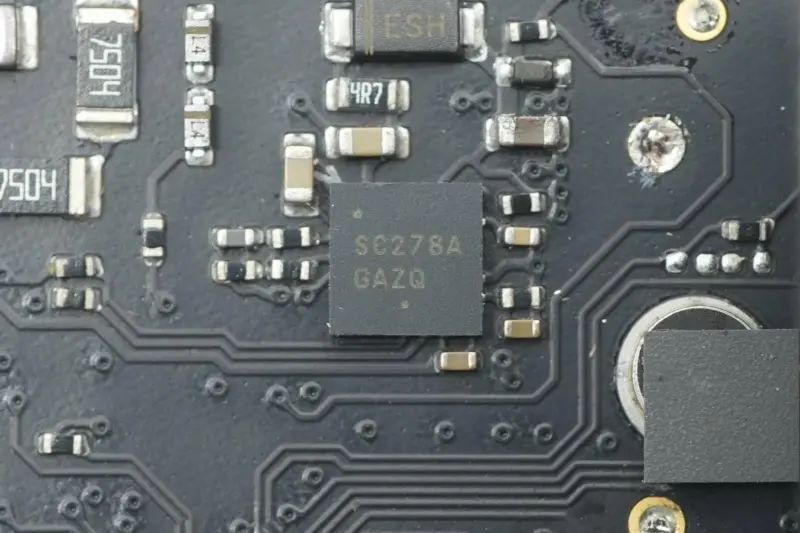

Driver kanggo rong tabung switch LLC yaiku model khusus saka ON Semiconductor, ditandhani SC278A, dikemas ing DFN‑10.

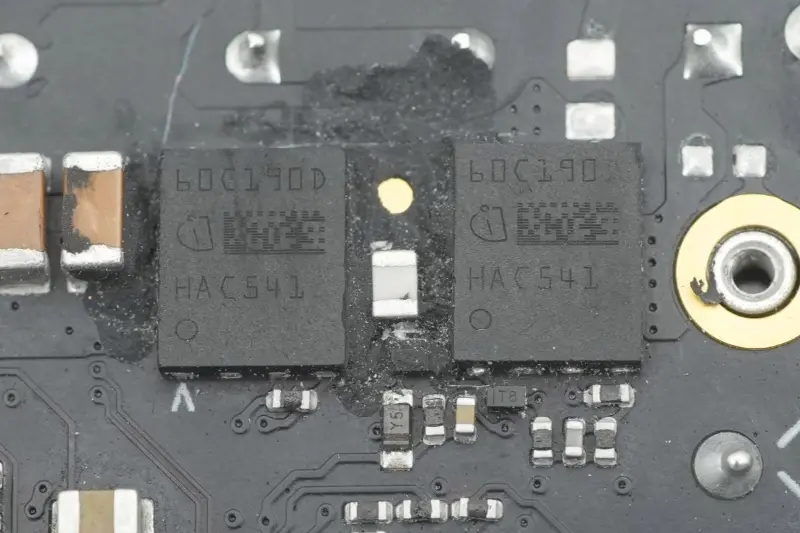

Loro tabung switch LLC saka Infineon, ditandhani 60C190D, model khusus kanggo Apple, dikemas ing TSON‑8‑6.

Rong kapasitor resonansi saka VISHAY.

Transformer, optocoupler, kapasitor filter output, chip protokol lan tabung ngalih VBUS dipasang ing sisih pinggir output.

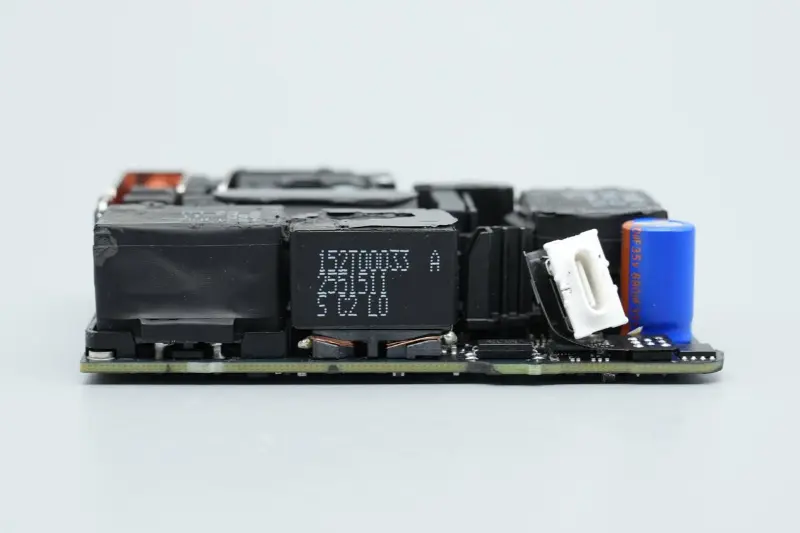

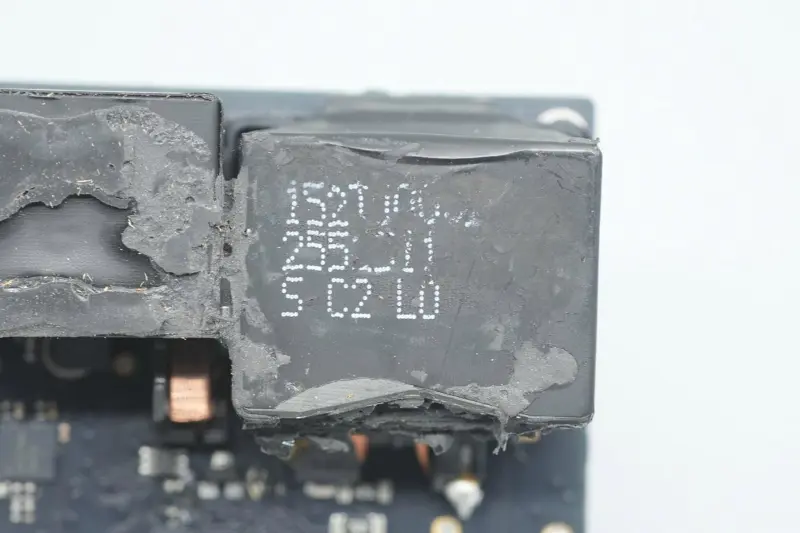

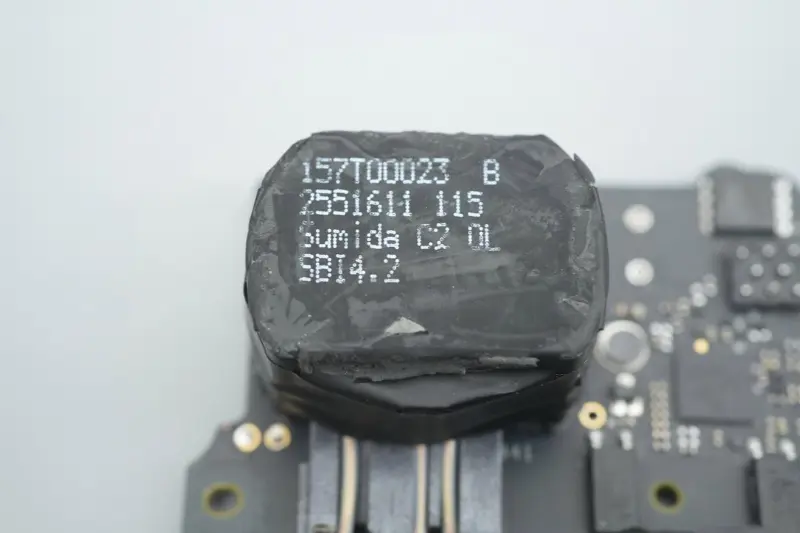

Transformator diwenehake dening Sumida.

Loro kapasitor Y ireng digunakake kanggo anti-gangguan.

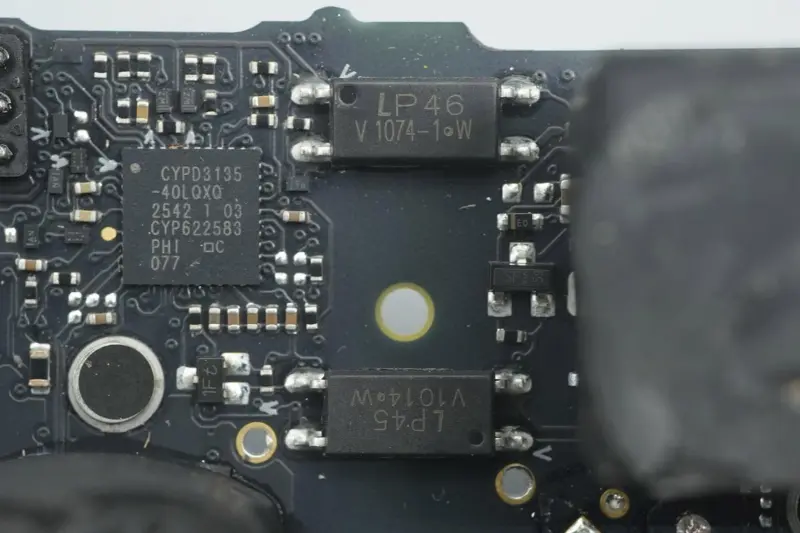

Close-up saka rong optocoupler, digunakake kanggo voltase output saran lan pangayoman sirkuit.

Close-up saka kapasitor Y katelu.

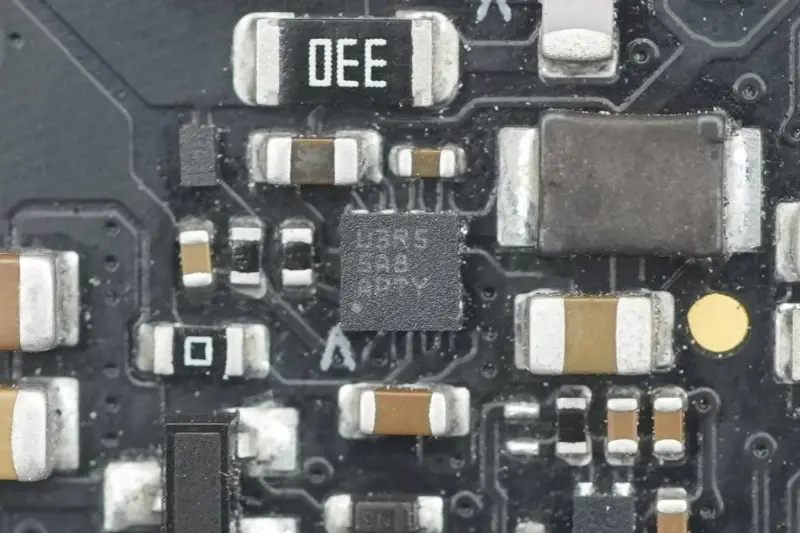

Konverter langkah-mudhun kanggo nguwasani pengontrol rectification sinkron.

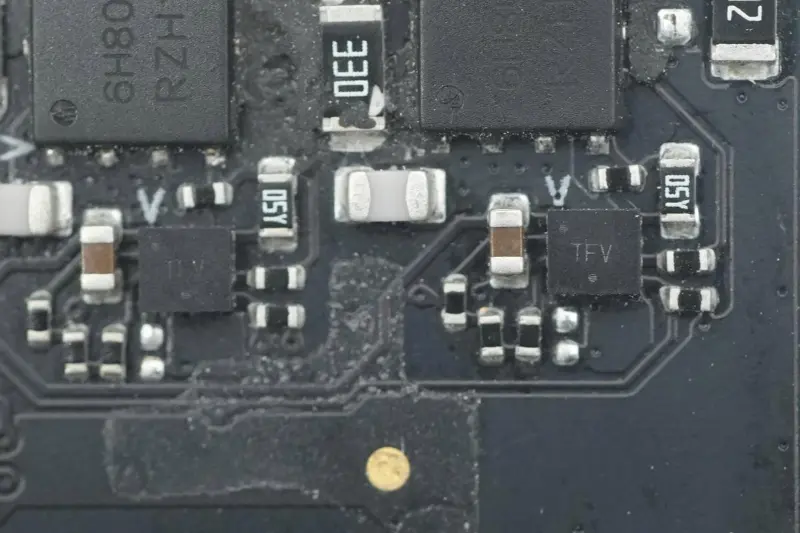

Loro pengontrol rectification sinkron model khusus yaiku saka ON Semiconductor, ditandhani TFV, dikemas ing WDFN8.

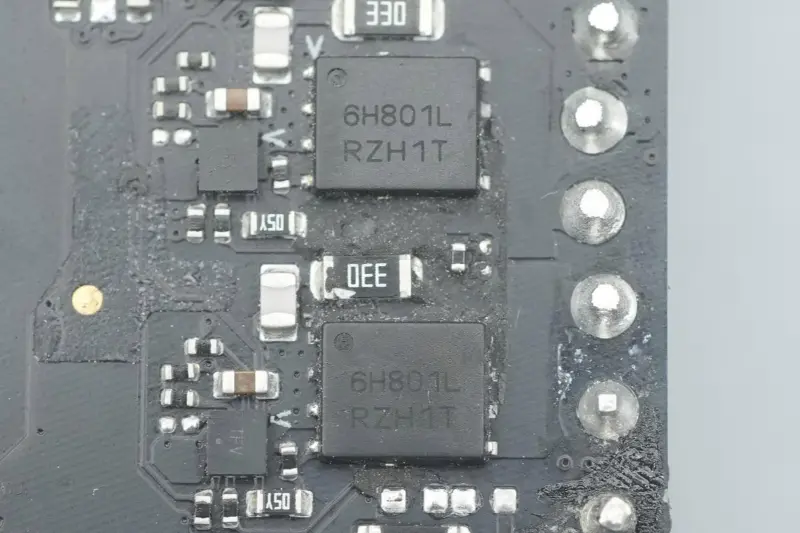

Tabung penyearah sinkron yaiku saka ON Semiconductor, model NTMFS6H801NL, tabung NMOS, tahan tegangan 80V, tahan 2.7mΩ, dikemas ing DFN5.

Kapasitor Filter output saka Lelon.

Spesifikasi kapasitor 35V 680μF.

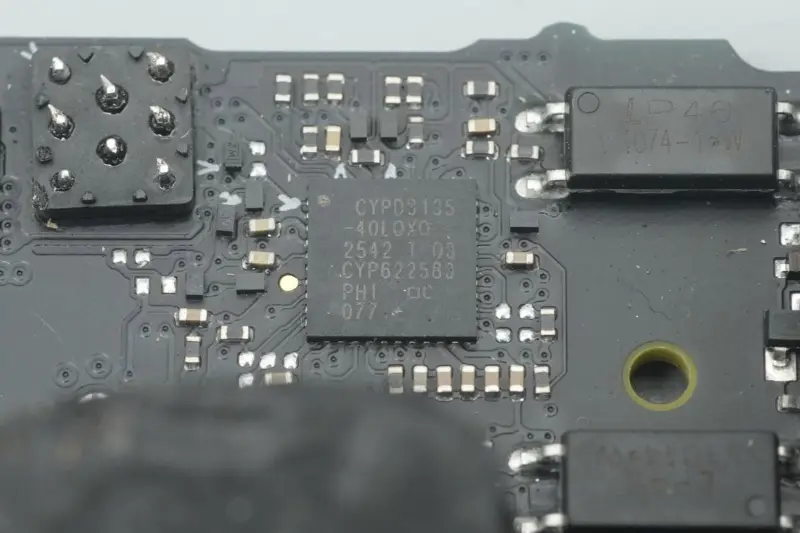

Chip protokol nganggo Infineon CYPD3135, chip protokol pangisian daya cepet USB PD3.1 pisanan ing industri, sing disesuaikan dening Apple kanggo Infineon.

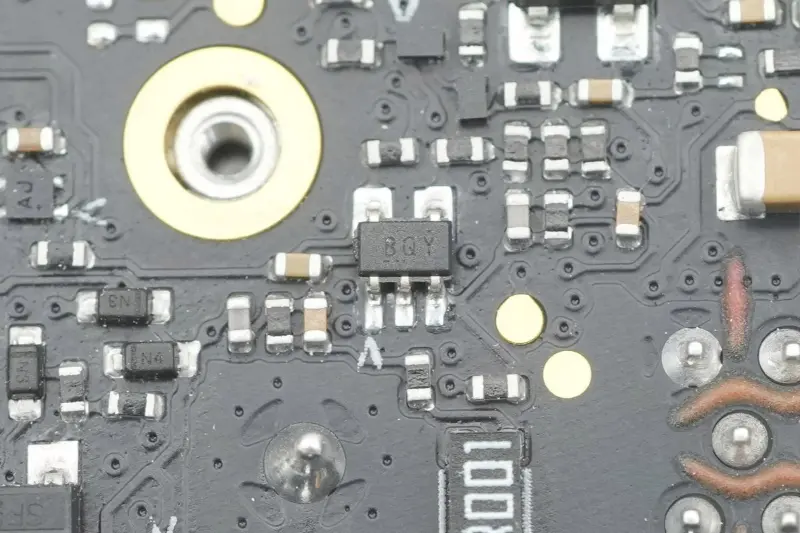

Amplifier kanggo deteksi saiki output.

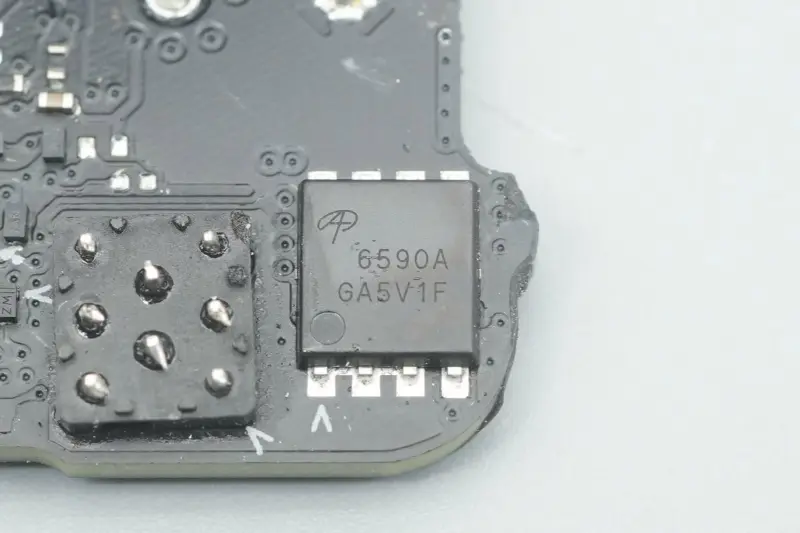

Tabung switch VBUS output saka AOS, model AON6590A, tabung NMOS, tahan tegangan 40V, on-resistance 0.99mΩ, dikemas ing DFN5 * 6.

Wadah port USB-C disambungake menyang PCB utama liwat papan sirkuit fleksibel.

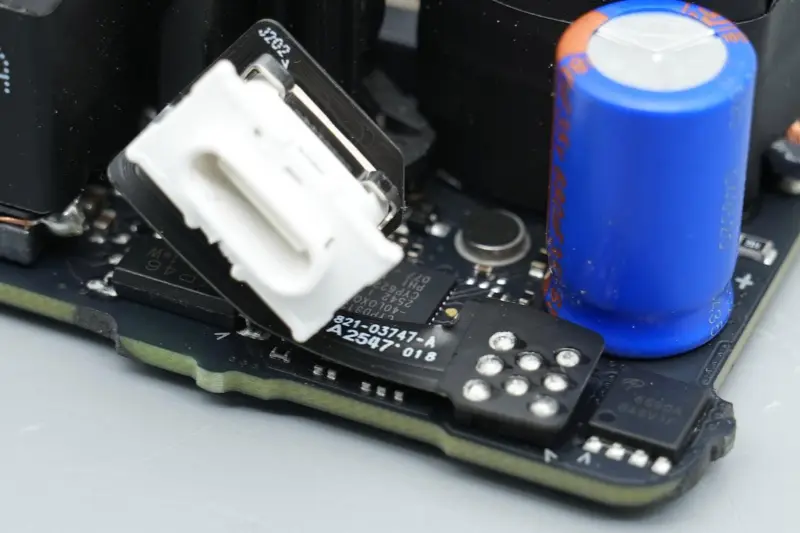

Close-up saka wadhah port USB-C.

Ringkesan

Pangisi daya cepet 140W Apple anyar A3607 nerusake basa desain minimalis Apple sing konsisten, lan tampilan lan ukuran sakabèhé cocog banget karo A2452 generasi sadurungé. Nanging, ana sawetara beda rinci: klip logam kanggo fiksasi tambahan ditambahake menyang slot modul pin dicopot.

Ing babagan kinerja, nalika dadi sumber daya unggulan kanggo piranti generasi anyar Apple, uga kompatibel banget karo model lawas sadurunge, nyedhiyakake pangisi daya cepet nganti 140W PD3.1 kanggo piranti.

Pangisi daya isih nganggo arsitektur efisiensi dhuwur saka PFC + LLC + langkah-mudhun sinkron, kanthi tata letak sakabèhé sing kompak lan desain boros panas sing padhet. Ing syarat-syarat komponen inti, ing basis sing pengontrol isih Kripik saka nomer bagean padha saka NXP, STMicroelectronics, ON Semiconductor lan Infineon, piranti daya meh manunggal minangka produk adat Infineon, nggawe solusi sakabèhé luwih intensif lan selaras, lan kinerja efficiency energi samesthine bakal luwih apik.
